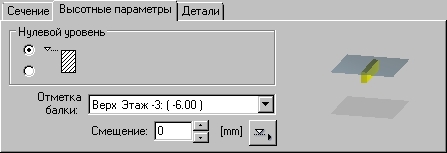

На закладке Высотные параметры в диалоговом окне Балка. Создание можно указывать положение балки относительно активного этажа.
Данное диалоговое окно используется для задания положения балки по отношению к активному этажу. Список Отметка балки содержит все отметки активного этажа; положение балки в здании задается выбором плоскости (напр. Верх - Этаж 2, Низ - Этаж 2). Этот список содержит также все наклонные плоскости, определенные для выбранного этажа (см.: Построение плоскостей).
Дополнительно, существует возможность задать уровень отсчета балки относительно верхней или нижней отметки этажа.
|
Уровень отсчета |
Положение балки относительно отметки этажа |
|
1. |
|
|
2. |
|
При определении вертикального положения балки, пользователь может задать дополнительные параметры (смещение от верхней или нижней отметки этажа) в редактируемом поле Смещение. Если смещение равно нулю, то линия определения совпадает с верхней или нижней плоскостью этажа. Чтобы выбрать горизонтальную кромку элемента, определяющую величину смещения, щелкните элемент
.
Принимается следующее знаковое соглашение для значения смещения (это относится и к нижней и к верхней отметкам этажа):
- положительное значение смещения
; - отрицательное значение смещения
;
