Опция может создавать балки или фундаментные балки в модели конструкции. Балка может быть создана, как в 3D виде, так и в 2D виде. Балки вставляются на горизонтальных планах активного этажа (на виде сверху).
Диалоговое окно для создания балки или фундаментной балки доступно:
- в меню: Строительные чертежи > Создать > Балка [Фундаментная балка];
- из ленты: ASD – Модель > Элементы > Балка [Фундаментная балка];
- на панели инструментов: Создать > (Балка)
или (Фундаментная балка)
- командная строка: RBCX_DEF_BEAM или RBCX_DEF_GROUND_BEAM.
Прим.: При копировании этажа, фундаментная балка не копируется для верхних этажей.

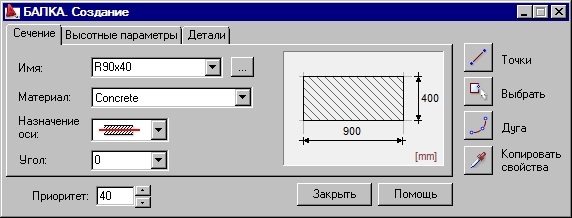

Диалоговое окно Балка. Создание состоит из таких закладок:
В поле Приоритет вводят значение приоритета перекрывания ( при подгонке с обрезкой) налагающихся друг на друга элементов.
Правая часть диалогового окна содержит несколько иконок, которые используются для выбора графического способа создания балки.
- Точки
- указываются начальная и конечная точки балки в плоскости этажа; - Выбрать
- выбранные дуги и полилинии преобразуются в балки. - Дуга
– указываются три последовательные точки дуги, лежащей на балке в плоскости этажа (см. также Определение параметров элементов дуги - Рабочие настройки > Опции). - Копировать свойства
- эта опция используется для копирования параметров балки, созданной ранее.
