Опция позволяет создавать промежуточные (горизонтальные) и наклонные плоскости, на которых могут быть созданы элементы модели конструкции.

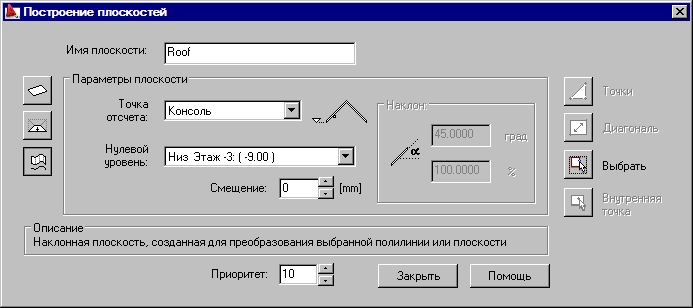

Диалоговое окно Построение плоскостей доступно:
- в меню: Строительные чертежи > Плоскости > Построить плоскость;
- из ленты: ASD - Модель > Плоскости > Плоскость;
- на панели инструментов: плоскости > плоскости
; - командная строка: RBCX_PLANE_DEF.
Можно построить следующие плоскости:
промежуточная плоскость (всегда горизонтальная);
наклонная плоскость заданной формы под определенным углом;
наклонная плоскость, созданная для преобразования выбранной полилинии или плоскости.
Созданные плоскости доступны на списках подбора отметок, находящихся в диалоговых окнах для создания элементов модели конструкции (балок, плит, стен и т.д.). Созданные плоскости показываются на этих списках только для этажей, на которых были созданы плоскости.
Чтобы определенить наклонные элементы (такие как балки или перекрытия) на выбранном этаже:
- в диалоговом окне определения элемента на закладке Высотные параметры выбирают наклонную плоскость в качестве нулевого уровня;
- на закладке Детали определяют тип конца наклонного элемента (для балочных элементов, а также плит). Опции на этой закладке доступны только в том случае, когда наклонная плоскость была выбрана как уровень отсчета в диалоговом окне для создания элементов конструкции.
Чтобы сгруппировать плоскости вызывают команду меню Строительные чертежи > Плоскости > Группировать плоскости. С помощью этой опции (см. Опции, доступные в меню) можно создавать группу плоскостей, образующих элемент конструктивной модели (например, плоскости, образующие многоскатную крышу).
Элементы конструкции могут быть ‘привязаны’ к наклонной плоскости:
- В диалоговом окне для изменения элемента на закладке Высотные параметры выбирают наклонную плоскость;
- вызывают команду меню Строительные чертежи > Плоскости > Прикрепить к плоскости (см. Опции, доступные в меню).

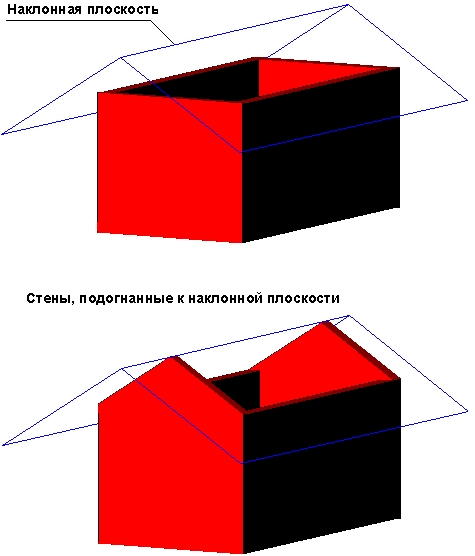

Пример стен, привязанных к наклонной плоскости, показан на рисунке ниже.
При нажатии на кнопку
Копировать свойства, расположенную в правом нижнем углу, принимаются параметры ранее построенной плоскости.
