В диалоговом окне Рабочие настройки можно определить параметры плана этажа для проекта конструкции.
Вкладки этого диалогового окна позволяют определять различные параметры.
Вкладка "Определение" - определение типа плана этажа
- План этажа в соответствии с представлением модели – вид сверху

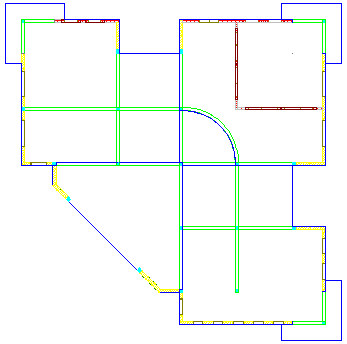

Для этого типа плана созданный чертеж плана этажа будет содержать все видимые элементы модели конструкции, а также цвета, стили штриховок и другие параметры, присвоенные элементам, как показано ниже.
Для этого типа плана доступны только вкладки "Определение" и "Общие параметры".
а) Вкладка "Определение"
При выборе команды "Чертить символьные элементы верхнего этажа" в чертеже плана этажа отобразятся элементы структуры, расположенные на верхнем этаже. Для отображения контуров этих элементов можно определить стиль, цвет и толщину.
б) Вкладка "Общие параметры"
- Укажите имя чертежа и масштаб.
- "Описание чертежа" – выберите этот параметр, чтобы указать стиль, цвет и размер.
- "Положение описания" – определите положение описания на чертеже плана фундаментов, а также расстояние между описанием и чертежом вида.

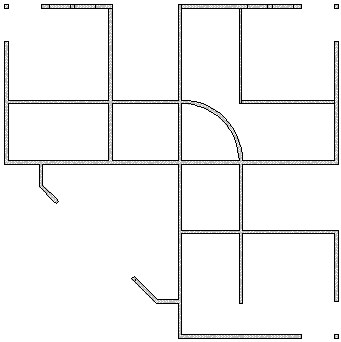

Прим.: Если параметр "Описание чертежа" выбран, то указанное имя чертежа будет отображаться в диалоговом окне "Инспектор объектов" и на созданном чертеже (как заголовок чертежа). Если параметр "Описание чертежа" выключен, то указанное имя чертежа будет отображаться только в диалоговом окне "Инспектор объектов". - План этажа как равномерное горизонтальное сечение (см. ниже)
Вкладки этого диалогового окна позволяют определять различные параметры.
а) Вкладка "Определение" - определение параметров горизонтального плана модели конструкции
- Базовая отметка этажа
- Ориентация сечения
- Глубина сечения

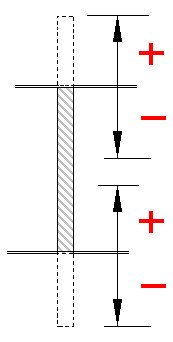

- Положение сечения - относительно отметки выбранного этажа (она может быть задана с помощью ползунка или путем ввода числа в редактируемое поле). Правило знаков для положения сечения показано ниже.

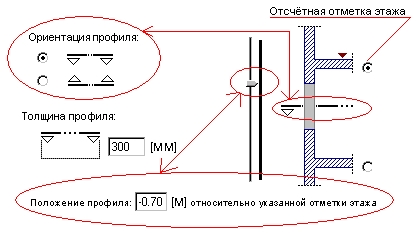

Примеры параметров горизонтального сечения
Базовая отметка этажа = верхняя
Ориентация сечения = вниз
Глубина сечения = 30 см
Положение сечения = 70 см от верхней отметки этажа
б) Вкладка "Общие параметры"
- Укажите имя чертежа и масштаб.
- "Описание чертежа" – выберите этот параметр, чтобы указать стиль, цвет и размер.
- "Положение описания" – определите положение описания на чертеже плана фундаментов, а также расстояние между описанием и чертежом вида.
Прим.: Если параметр "Описание чертежа" выбран, то указанное имя чертежа будет отображаться в диалоговом окне "Инспектор объектов" и на созданном чертеже (как заголовок чертежа). Если параметр "Описание чертежа" выключен, то указанное имя чертежа будет отображаться только в диалоговом окне "Инспектор объектов".В случае с классическим планом этажа при выборе параметра "Представить объекты отдельно от уровня среза (проекции) > Проемы/ниши" эти проемы или ниши будут включены в план этажа независимо от уровня отсечения. Все проемы и ниши проецируются на одном общем уровне. Этот параметр особенно полезен, если требуется показать на плане все проемы стен, которые обычно располагаются на разных уровнях.
в) Вкладка "Видимые элементы" - определение параметров для сторон контура и штриховки
- "Как в модели" / "По типу элемента" / "По материалу" (последний тип доступен только для штриховки)
- "Фиксированный" – параметры определяются пользователем.
o "Края контура" - стиль линий, цвет и толщина
o "Штриховка" - стиль, цвет, масштаб и угол
г) Вкладка "Разрезать элементы" - параметры этой вкладки совпадают с параметрами вкладки "Видимые элементы" и определяют отображение разрезанных элементов на плане.
д) Вкладка "Невидимые элементы" - параметры этой вкладки совпадают с параметрами вкладки "Видимые элементы" и определяют отображение невидимых элементов на плане.
Невидимые элементы отображаются на плане этажа, если включен параметр "Рисовать невидимые элементы".
