В диалоговом окне Рабочие настройки можно задать групповую размерную линию, которая позволяет создавать размерные линии для нескольких элементов конструкции, включенных в планы/виды конструкции.
При изменении определенных элементов (например, проемов) или их габаритных размеров эти изменения сразу же отражаются на соответствующих цепочках размеров.
- Добавить точку разделения к размерной линии
- Удалить точку разделения с размерной линии
См. описание параметров меню Autodesk AutoCAD Structural Detailing - Formwork Drawings.

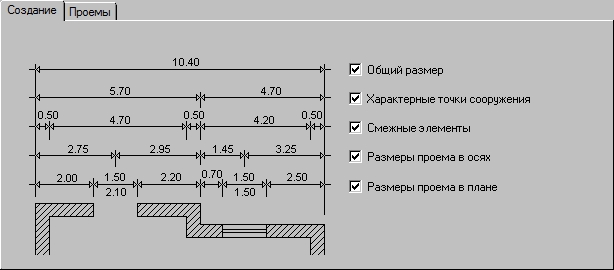

Вкладка "Определение"
- "Общий размер" – при выборе этого параметра к размерным линиям будет добавлен общий размер элемента.
- "Характерные точки сооружения" - при выборе этого параметра добавляются размеры между характерными точками объектов (например, углубление в стене или ее начало/конец).
- "Смежные элементы" - этот параметр используется для автоматической простановки размеров элементов, примыкающих к главному элементу. Этот параметр в основном используется с элементами, примыкающими к стенам:
o колонны;
o стены;
o балки;
o колонны, включенные в стену.
- "Размеры проема – в осях" - при выборе этого параметра добавляются размеры между характерными точками объекта и осями проемов. Описание размерной линии зависит от параметров, установленных на вкладке "Проемы".
- "Размеры проема – до грани" - при выборе этого параметра добавляются размеры между характерными точками объекта и гранями (краями) проемов. Описание размерной линии зависит от параметров, установленных на вкладке "Проемы".
Чтобы определить групповые размерные линии объектов сооружения, используйте параметры этой вкладки.
Вкладка "Проемы"
- ширины проема;
- его высоты;
- высоты оконной коробки (только для оконных проемов).

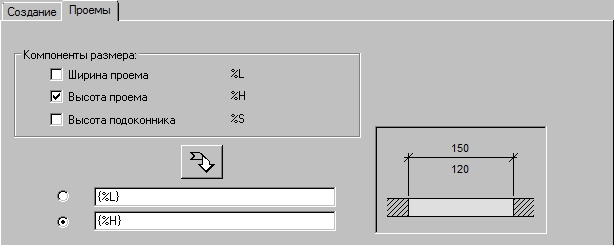

Данная вкладка содержит параметры, которые позволяют задавать метод описания размерной линии проемов (размер проема – до грани). Описание размерной линии проема может состоять из:
- Выберите соответствующие компоненты размера.
- Выберите положение описания (верхнее редактируемое поле позволяет расположить описание над размерной линией, а нижнее – под размерной линией).
- Щелкните стрелку
, чтобы обновить поля редактирования выбранными данными компонентов размера.
Описание размерной линии проема может быть расположено в одну строку (над размерной линией) или в две строки (над размерной линией и под ней). Определение способа описания размерной линии:
