Параметры, доступные в меню

Ниже приводится список всех параметров, доступных в программе Autodesk AutoCAD Structural Detailing - Formwork Drawings. Список содержит несколько способов обращения для каждой команды (путь меню, лента, значок, панель инструментов и командная строка), а также краткие описания параметров.

См. также: Лента

Определение



Стена

Открывает диалоговое окно "Стена: определение", которое позволяет создавать стены в модели конструкции.

Меню: "Строительные чертежи > Определить > Стена"

Лента: "ASD - Модель > Элементы > Стена"

Панель инструментов: "Определить > Стена"

Командная строка: RBCX_DEF_WALL

Колонна

Открывает диалоговое окно "Стена: определение", которое позволяет создавать колонны в модели конструкции.

Меню: "Строительные чертежи > Определить > Колонна"

Лента: "ASD - Модель > Элементы > Колонна"

Панель инструментов: "Определить > Колонна"

Командная строка: RBCX_DEF_COL

Балка

Открывает диалоговое окно "Балка: определение", которое позволяет создавать балки в модели конструкции.

Меню: "Строительные чертежи > Определить > Балка"

Лента: "ASD - Модель > Элементы > Балка"

Панель инструментов: "Определить > Балка"

Командная строка: RBCX_DEF_BEAM

Перекрытие

Открывает диалоговое окно "Перекрытие: определение", которое позволяет создавать перекрытия в модели конструкции.

Меню: "Строительные чертежи > Определить > Перекрытие"

Лента: "ASD - Модель > Элементы > Перекрытие"

Панель инструментов: "Определить > Перекрытие"

Командная строка: RBCX_DEF_SLAB

Лестница

Открывает диалоговое окно "Лестница: определение", которое позволяет создавать лестницы в модели конструкции.

Меню: "Строительные чертежи > Определить > Лестница"

Лента: "ASD - Модель > Элементы > Лестница"

Панель инструментов: "Определить > Лестница"

Командная строка: RBCX_DEF_STAIRS

Кольцевая балка

Открывает диалоговое окно "Кольцевая балка: определение", которое позволяет создавать кольцевые балки в модели конструкции.

Меню: "Строительные чертежи > Определить > Кольцевая балка"

Лента: "ASD - Модель > Элементы > Кольцевая балка"

Панель инструментов: "Определить > Кольцевая балка"

Командная строка: RBCX_DEF_RING_BEAM

Дверь

После выбора стены открывается диалоговое окно "Дверь: определение", в котором можно определить дверные проемы в выбранных элементах модели конструкции.

Меню: "Строительные чертежи > Определить > Дверь"

Лента: "ASD - Модель > Проемы > Дверь"

Панель инструментов: "Определить > Дверь"

Командная строка: RBCX_DEF_DOOR

Окно

После выбора окна открывается диалоговое окно "Окно: определение", в котором можно определить оконные проемы в выбранных элементах модели конструкции.

Меню: "Строительные чертежи > Определить > Окно"

Лента: "ASD - Модель > Проемы > Окно"

Панель инструментов: "Определить > Окно"

Командная строка: RBCX_DEF_WINDOW

Перемычка

После выбора окна, двери, ниши или проема в стене открывается диалоговое окно "Перемычка: определение", в котором можно определить перемычки над всеми выбранными в модели конструкции элементами.

Меню: "Строительные чертежи > Определить > Перемычка"

Лента: "ASD - Модель > Элементы > Перемычка"

Панель инструментов: "Определить > Перемычка"

Командная строка: RBCX_DEF_LINTEL

Проемы и ниши в стене

После выбора стены открывается диалоговое окно "Проем: определение", в котором можно определить проемы или ниши в выбранных стенах конструкции.

Меню: "Строительные чертежи > Определить > Проем/ниша в стене"

Лента: "ASD - Модель > Проемы > Проем/ниша в стене"

Панель инструментов: "Определить > Проем/ниша в стене"

Командная строка: RBCX_DEF_HOLE_WALL

Проем/ниша в перекрытии

После выбора перекрытия открывается диалоговое окно "Проем: определение", в котором можно определить проемы или ниши в выбранных перекрытиях конструкции.

Меню: "Строительные чертежи > Определить > Проем/ниша в перекрытии"

Лента: "ASD - Модель > Проемы > Проем/ниша в перекрытии"

Панель инструментов: "Определить > Проем/ниша в перекрытии"

Командная строка: RBCX_DEF_HOLE_SLAB

Отдельный фундамент

Открывает диалоговое окно "Отдельный фундамент: определение", которое позволяет создавать отдельные фундаменты в модели конструкции.

Меню: "Строительные чертежи > Определить > Отдельный фундамент"

Лента: "ASD - Модель > Элементы > Отдельный фундамент"

Панель инструментов: "Определить > Отдельный фундамент"

Командная строка: RBCX_DEF_FOOT

Ленточный фундамент

Открывает диалоговое окно "Ленточный фундамент: определение", которое позволяет создавать ленточные фундаменты в модели конструкции.

Меню: "Строительные чертежи > Определить > Ленточный фундамент"

Лента: "ASD - Модель > Элементы > Ленточный фундамент"

Панель инструментов: "Определить > Ленточный фундамент"

Командная строка: RBCX_DEF_CONT_FOOT

Фундаментная балка

Открывает диалоговое окно "Фундаментная балка: определение", которое позволяет создавать фундаментные балки в модели конструкции.

Меню: "Строительные чертежи > Определить > Фундаментная балка"

Лента: "ASD - Модель > Элементы > Фундаментная балка"

Панель инструментов: "Определить > Фундаментная балка"

Командная строка: RBCX_DEF_GROUND_BEAM

Плитный фундамент

Открывает диалоговое окно "Плитный фундамент: определение", которое позволяет создавать плитные фундаменты в модели конструкции.

Меню: "Строительные чертежи > Определить > Плитный фундамент"

Лента: "ASD - Модель > Элементы > Плитный фундамент"

Панель инструментов: "Определить > Плитный фундамент"

Командная строка: RBCX_DEF_SLAB_FOUNDATION

Сборный элемент

Открывает диалоговое окно "Сборный элемент: определение", которое позволяет создавать сборные элементы в модели конструкции. Сборные элементы – это объемные элементы со сложной геометрией (отдельные фундаменты, лестницы, балки, колонны и т.д.).

Меню: "Строительные чертежи > Определить > Сборный элемент"

Лента: "ASD - Модель > Элементы > Сборный элемент"

Панель инструментов: "Определить > Сборный элемент"

Командная строка: RBCX_DEF_PREF

Группа

Выберите этот параметр, чтобы определить группу - набор элементов модели конструкции с заданным именем, который определяется пользователем. Этот параметр позволяет генерировать чертежи для определенного набора элементов конструкции.

При помощи этого параметра также можно определить арматуру (общую арматуру для элементов группы, арматурные выпуски и т.д.) для элементов, принадлежащих группе. Ниже представлены примеры групп, созданных из различных элементов конструкции:

  1. рама, состоящая из балок, колонн и отдельных фундаментов;
  2. перекрытие для других элементов конструкции.

Чтобы создать группу, необходимо выполнить следующие действия:

  1. выбрать элементы будущей группы;
  2. указать имя группы.

Элементы конструкции могут принадлежать нескольким группам. Созданная группа сохраняется на панели "Инспектор объектов". После создания первой группы в окне "Инспектор объектов" появится категория "Группы".

Первый выбранный элемент будет считаться главным элементом группы (он будет отмечен в инспекторе объектов). Выбор главного элемента очень важен при построении чертежей группы. Отдельные планы создаются в соответствии с главным элементом группы.

Операции над группами (например, добавление в нее элементов, выбор главного элемента и удаление элементов) осуществляются на панели "Инспектор объектов".

Меню: "Строительные чертежи > Определить > Группа"

Лента: "ASD - Модель > Элементы > Группа"

Панель инструментов: "Определить > Группа"

Командная строка: RBCX_ADDGROUP

Проектные оси



Прямоугольные координатные оси

Открывает диалоговое окно "Проектные оси", в котором можно указать параметры прямоугольных координатных осей.

Меню: "Строительные чертежи > Проектные оси > Прямоугольные оси"

Лента: "ASD - Модель > Элементы > Проектные оси > Прямоугольные оси"

Панель инструментов: "Проектные оси > Прямоугольные оси"

Командная строка: RBCX_DEF_WORKFRAME

Круговые координатные оси

Открывает диалоговое окно "Проектные оси", в котором можно указать параметры круговых координатных осей.

Меню: "Строительные чертежи > Проектные оси > Круговые оси"

Лента: "ASD - Модель > Элементы > Проектные оси > Круговые оси"

Панель инструментов: "Проектные оси > Круговые оси"

Командная строка: RBCX_DEF_WORKFRAME_RADIAL

Ось конструкции

Этот параметр используется для вставки оси в указанное место на чертеже. Обозначения вычерчиваются согласно стилю по умолчанию, установленному в диалоговом окне "Настройки задания". Вставка обозначения оси на чертеже:

  1. Выберите параметр "Ось конструкции"
  2. Введите номер (имя) оси конструкции.
  3. Укажите первую точку обозначения оси в области чертежа.
  4. Щелкните, чтобы указать вторую точку обозначения оси (см. рисунок ниже).
  5. При необходимости определите порядок вставки осей в группе.

Номер оси предлагается в соответствии с настройками в стиле по умолчанию. При вставке оси пользователь может ввести любое число (каждая последующая ось будет вставлена в соответствии с заданной нумерацией). Номер оси можно изменить с помощью соответствующего параметра контекстного меню.

Меню: "Строительные чертежи > Ось конструкции"

Лента: "ASD - Модель > Элементы > Проектные оси > Оси конструкции"

Панель инструментов: "Проектные оси > Оси конструкции"

Командная строка: RBCX_DEF_SYMBOL_AXIS

Плоскости



Плоскость

Открывает диалоговое окно Построение плоскостей, в котором можно указать промежуточные (горизонтальные) или наклонные плоскости, на которых будут создаваться элементы модели конструкции.

Меню: "Строительные чертежи > Плоскости > Плоскость"

Лента: "ASD - Модель > Плоскости > Плоскость"

Панель инструментов: "Плоскости > Плоскость"

Командная строка: RBCX_PLANE_DEF

Прикрепить к плоскости

Этот параметр позволяет прикреплять выбранные элементы конструкции к указанной наклонной плоскости. Геометрия элементов конструкции будет адаптирована под уклон наклонной плоскости.

Меню: "Строительные чертежи > Плоскости > Прикрепить к плоскости"

Лента: "ASD - Модель > Плоскости > Прикрепить к плоскости"

Панель инструментов: "Плоскости > Прикрепить к плоскости"

Командная строка: RBCX_ATTACH_TO_PLANE

Отсоединить от плоскости

Этот параметр используется для отсоединения выбранных элементов конструкции от указанной наклонной плоскости (действие, противоположное параметру "Прикрепить к плоскости"). В результате элементы возвращаются на исходные отметки опорной плоскости.

Меню: "Строительные чертежи > Плоскости > Отсоединить от плоскости"

Лента: "ASD - Модель > Плоскости > Отсоединить от плоскости"

Панель инструментов: "Плоскости > Отсоединить от плоскости"

Командная строка: RBCX_DETACH_FROM_PLANE

Группировать плоскости

Этот параметр используется для создания группы плоскостей. Группа рассматривается как отдельный объект, с помощью которого можно создавать элементы конструкции со сложной геометрией (например, плоскости многоскатных крыш).

Для создания группы плоскостей выберите плоскости, которые должны принадлежать этой группе, а затем укажите ее имя. После создания группа плоскостей рассматривается как стандартная простая плоскость.

Меню: "Строительные чертежи > Плоскости > Группировать плоскости"

Лента: "ASD - Модель > Плоскости > Группировать плоскости"

Панель инструментов: "Плоскости > Группировать плоскости"

Командная строка: RBCX_GROUP_PLANES

Разгруппировать плоскости

Этот параметр используется для разгруппирования плоскостей (действие, противоположное параметру "Группировать плоскости").

Меню: "Строительные чертежи > Плоскости > Разгруппировать плоскости"

Лента: "ASD - Модель > Плоскости > Разгруппировать плоскости"

Панель инструментов: "Плоскости > Разгруппировать плоскости"

Командная строка: RBCX_UNGROUP_PLANES

Импорт/экспорт



Импорт конструкции из Autodesk CBS



Этот параметр позволяет импортировать модель конструкции, созданную в Autodesk® Concrete Building Structures.

Меню: "Строительные чертежи > Импорт/экспорт > Импорт конструкции из Autodesk CBS"

Командная строка: RBCX_LOAD_ROBIN_MODEL

Экспорт конструкции в Autodesk CBS



Этот параметр позволяет открывать программу Autodesk® Concrete Building Structures и сохранять модель конструкции в формате этой программы.

Меню: "Строительные чертежи > Импорт/экспорт > Экспорт конструкции в Autodesk CBS"

Командная строка: RBCX_SAVE_ROBIN_MODEL

Сохранить модель как объект ACIS



Этот параметр позволяет сохранять модель конструкции в виде твердого тела ACIS (в виде чертежа формата DWG).

Меню: "Строительные чертежи > Импорт/экспорт > Сохранить модель как объект ACIS"

Лента: "ASD - Модель > Инструменты > Сохранить модель как объект ACIS"

Командная строка: RBCX_ACIS_EXPORT

Показать



Показать сооружение

После выбора данного параметра на экране отобразится вся модель конструкции.

Меню: "Строительные чертежи > Показать > Показать сооружение"

Лента: "ASD - Модель > Показать > Показать сооружение"

Панель инструментов: "Показать > Показать сооружение"

Командная строка: RBCX_VIEW_BUILDING

Показать активный этаж

После выбора данного параметра на экране отобразится только активный (выбранный) этаж сооружения.

Меню: "Строительные чертежи > Показать > Показать активный этаж"

Лента: "ASD - Модель > Показать > Показать активный этаж"

Панель инструментов: "Показать > Показать активный этаж"

Командная строка: RBCX_VIEW_STOREY

Показать только выбранные элементы

После выбора данного параметра на экране отобразятся только выбранные элементы.

Меню: "Строительные чертежи > Показать > Показать только выбранные элементы"

Лента: "ASD - Модель > Показать > Показать только выбранные элементы"

Панель инструментов: "Показать > Показать только выбранные элементы"

Командная строка: RBCX_VIEW_SELECT_EL

Показать элементы

Выберите этот параметр, чтобы открыть диалоговое окно "Фильтры - выбор элемента". Он позволяет определить критерии выбора элементов в модели конструкции.

Меню: "Строительные чертежи > Показать > Показать элементы"

Лента: "ASD - Модель > Показать > Показать элементы"

Панель инструментов: "Показать > Показать элементы"

Командная строка: RBCX_VIEW_ELEMENTS

Показать плоскости

При выборе этого параметра открывается диалоговое окно "Диспетчер свойств плоскостей", которое используется для просмотра и редактирования параметров заданных промежуточных или наклонных плоскостей.

Меню: "Строительные чертежи > Показать > Показать плоскости"

Лента: "ASD - Модель > Показать > Показать плоскости"

Панель инструментов: "Показать > Показать плоскости"

Командная строка: RBCX_EDIT_PLANES

План этажа

После выбора данного параметра автоматически создается план выбранного этажа здания.

Меню: "Строительные чертежи > План этажа"

Лента: "ASD - Чертежи > Создать этажи > План этажа"

Панель инструментов: "Чертежи > План этажа"

Командная строка: RBCX_DEF_STOREY_VIEW

План фундаментов

После выбора данного параметра автоматически создается план фундаментов здания.

Меню: "Строительные чертежи > План фундаментов"

Лента: "ASD - Чертежи > Создать чертежи > План фундаментов"

Панель инструментов: "Чертежи > План фундаментов"

Командная строка: RBCX_DEF_FOUNDATION_VIEW

Вертикальное сечение

После выбора данного параметра автоматически создается вертикальное сечение модели конструкции. При создании вертикального сечения указываются линии, пересекающие модель конструкции, и высота сечения.

Меню: "Строительные чертежи > Вертикальное сечение"

Лента: "ASD - Чертежи > Создать чертежи > Вертикальное сечение"

Панель инструментов: "Чертежи > Вертикальное сечение"

Командная строка: RBCX_DEF_V_SECTION

Вид фасада

После выбора данного параметра автоматически создается вид фасада модели конструкции. Чтобы создать вид фасада, укажите линии и направление вида.

Меню: "Строительные чертежи > Вид фасада"

Лента: "ASD - Чертежи > Создать чертежи > Вид фасада"

Панель инструментов: "Чертежи > Вид фасада"

Командная строка: RBCX_DEF_ELEVATION

3D вид

После выбора данного параметра автоматически создается 3D вид модели конструкции.

Меню: "Строительные чертежи > 3D вид"

Лента: "ASD - Чертежи > Создать чертежи > 3D вид"

Панель инструментов: "Чертежи > 3D вид"

Командная строка: RBCX_DEF_VIEW3D

Детализация

Выберите этот параметр, чтобы автоматически создать детализацию чертежа. Этот тип чертежа широко используется при подготовке документации, которая требует создания чертежей с более точным масштабом для мест сопряжения элементов или их соединений. Детализация - это особый тип документа. Он создается на основе другого документа (исходного документа). Обычно он создается в соответствии с планом этажа или фундамента или с вертикальным сечением.

Подробный чертеж наследует все настройки исходного документа (см. также: Настройки задания > Детализация, Стиль детализации).

Создание детализации:

  1. Перейдите к листу редактирования (с уровня документа, выбранного пользователем).
  2. Выберите место и обведите область, которую необходимо включить в детализацию.

В исходном документе (т.е. в документе, в котором выбрано расположение детализации) появляется окружность, которая указывает требуемую детализацию.

Прим.: Чертеж детали представляет элементы в области, ограниченной квадратом, вписанным в заданную окружность.

Имена последовательных детализаций являются уникальными для проекта.

Детализация добавляется в список на панели "Инспектор объектов". Она подчинена документу, из которого создана.

Меню: "Строительные чертежи > Детализация"

Лента: "ASD - Чертежи > Создать чертежи > Детализация"

Панель инструментов: "Чертежи > Детализация"

Командная строка: RBCX_DEF_DETAIL

Описание элемента

Этот параметр позволяет описывать отдельные объекты в конструкции. Описание элементов конструкции размещается на планах этажей или фундаментов и на сечениях.

Меню: "Строительные чертежи > Описание элемента"

Лента: "ASD - Чертежи > Изменить чертежи > Описание элемента"

Панель инструментов: "Метки и размеры > Описание элемента"

Командная строка: RBCX_LABEL

Описание группы

Этот параметр используется для описания созданных групп элементов конструкции. Описания групп можно размещать на планах этажей или фундаментов, на видах и сечениях.

Чтобы описать группу на чертеже, выберите любую кромку элемента группы (можно выбрать отдельную деталь или весь чертеж с помощью окна). Если элемент принадлежит нескольким группам, то для всех групп будет создано описание. Группы описываются в соответствии со стилем описания элемента.

Меню: "Строительные чертежи > Описание группы"

Лента: "ASD - Чертежи > Изменить чертежи > Описание группы"

Панель инструментов: "Метки и размеры > Описание группы"

Командная строка: RBCX_GROUP_LABEL

Размеры



Групповая размерная линия

Параметр "Групповая размерная линия" используется для создания размерных линий элементов конструкции, которые отображаются на созданных планах или сечениях спроектированного объекта. Укажите элементы, для которых необходимо задать размеры, и определите смещение их размерной линии. Программа автоматически распознает выбранные элементы и группирует размерные линии соответствующим образом.

Меню: "Строительные чертежи > Размерные линии > Групповая размерная линия"

Лента: "ASD - Чертежи > Изменить чертежи > Групповая размерная линия"

Панель инструментов: "Метки и размеры > Групповая размерная линия"

Командная строка: RBCX_DIM_GROUP

Отдельная размерная линия

Параметр "Отдельная размерная линия" используется для создания размерных линий отдельных элементов конструкции, которые отображаются на созданных планах или сечениях спроектированного объекта. Выберите элементы, для которых необходимо установить размеры (пересечение элемента с дополнительной линией) и определите смещение их размерных линий.

Меню: "Строительные чертежи > Размерные линии > Простая размерная линия"

Лента: "ASD - Чертежи > Изменить чертежи > Простая размерная линия"

Панель инструментов: "Метки и размеры > Простая размерная линия"

Командная строка: RBCX_DIM_SIMPLE

Дуговая размерная линия

Параметр "Дуговая размерная линия" используется для создания размерных линий дугообразных элементов конструкции (стен, балок, ленточных фундаментов), которые отображаются на созданных планах или сечениях спроектированного объекта. Укажите один элемент дуги, для которого требуется установить размер, и определите смещение его размерной линии.

Меню: "Строительные чертежи > Размерные линии > Дуговая размерная линия"

Лента: "ASD - Чертежи > Изменить чертежи > Дуговая размерная линия"

Панель инструментов: "Метки и размеры > Дуговая размерная линия"

Командная строка: RBCX_DIM_ARC

Добавить точку разделения

Этот параметр позволяет изменять размерные линии путем создания дополнительных точек (дополнительных линий), к которым будет относиться данный размер. Размеры, отображаемые на размерной линии, будут пересчитаны и адаптированы к положению новой точки на размерной линии (см. рисунок ниже).

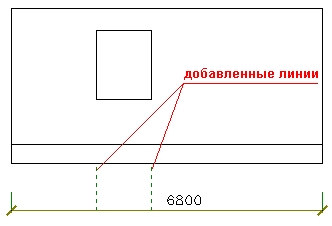

Перед добавлением линии

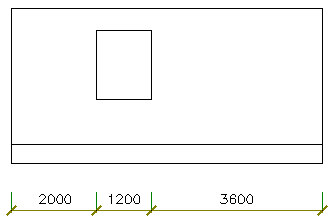

После добавления линии

Меню: "Строительные чертежи > Размерные линии > Добавить точку разделения"

Лента: "ASD - Чертежи > Изменить чертежи > Добавить точку разделения"

Панель инструментов: "Метки и размеры > Добавить точку разделения"

Командная строка: RBCX_DIM_UTIL_ADD

Удалить точку разделения

Этот параметр позволяет изменять размерные линии путем удаления указанных точек (дополнительных линий) на размерной линии. После удаления точки (дополнительной линии) с размерной линии указанный на ней размер будет пересчитан (см. рисунок ниже).

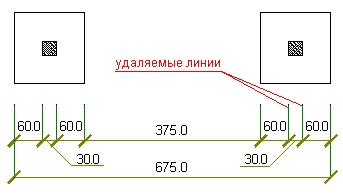

Перед удалением линии

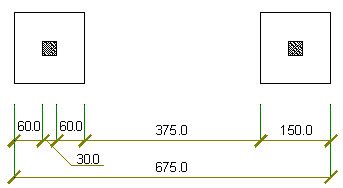

После удаления линии

Меню: "Строительные чертежи > Размерные линии > Удалить точку разделения"

Лента: "ASD - Чертежи > Изменить чертежи > Удалить точку разделения"

Панель инструментов: "Метки и размеры > Удалить точку разделения"

Командная строка: RBCX_DIM_UTIL_DEL

Вставить обозначение высотной отметки

Этот параметр используется для вставки высотной отметки в выбранное место на чертеже. Обозначения вычерчиваются согласно стилю по умолчанию, установленному в диалоговом окне "Стили обозначений". Вставка высотной отметки на чертеж:

  1. Выберите в меню команду "Строительные чертежи > Вставить высотную отметку".
  2. Укажите точку на выбранном уровне (высота по отношению к базовой точке будет рассчитана автоматически).

Отметки назначаются относительно базовой точки, определенной в диалоговом окне Параметры сооружения.

Меню: "Строительные чертежи > Вставить высотную отметку"

Лента: "ASD - Чертежи > Изменить чертежи > Вставить высотную отметку"

Панель инструментов: "Метки и размеры > Вставить высотную отметку"

Командная строка: RBCT_DEF_SYMBOL_COTE

Вставить высотную отметку на плане

Этот параметр используется для вставки высотной отметки в выбранном месте чертежа. Обозначения вычерчиваются согласно стилю по умолчанию, установленному в диалоговом окне "Стили обозначений".

Меню: "Строительные чертежи > Вставить высотную отметку на плане"

Лента: "ASD - Чертежи > Изменить чертежи > Вставить высотную отметку на плане"

Панель инструментов: "Метки и размеры > Вставить высотную отметку на плане"

Командная строка: RBCX_DEF_SYMBOL_LEVEL

Вставить обозначение основного направления

Этот параметр используется для вставки обозначения основного направления перекрытий. Обозначения вычерчиваются согласно стилю по умолчанию, установленному в диалоговом окне "Стили обозначений".

Эту операцию можно выполнить на листе редактирования.

Меню: "Строительные чертежи > Вставить обозначение основного направления"

Лента: "ASD - Чертежи > Изменить чертежи > Вставить обозначение основного направления"

Панель инструментов: "Метки и размеры > Вставить обозначение основного направления"

Командная строка: RBCX_SLAB_MAIN_DIR

Вставить обозначение проема на виде

Этот параметр используется для вставки обозначения проема в выбранном месте чертежа. Обозначения вычерчиваются согласно стилю по умолчанию, установленному в диалоговом окне "Стили обозначений". Вставка обозначения проема в вид:

Меню: "Строительные чертежи > Вставить обозначение проема на виде"

Лента: "ASD - Чертежи > Изменить чертежи > Вставить обозначение проема на виде"

Панель инструментов: "Метки и размеры > Вставить обозначение проема на виде"

Командная строка: RBCT_DEF_SYMBOL_HOLE

Вставить обозначение проема в сечении

Этот параметр используется для вставки обозначения в сечение. Обозначения вычерчиваются согласно стилю по умолчанию, установленному в диалоговом окне "Стили обозначений".

Меню: "Строительные чертежи > Вставить обозначение проема в сечении"

Лента: "ASD - Чертежи > Изменить чертежи > Вставить обозначение проема в сечении"

Панель инструментов: "Метки и размеры > Вставить обозначение проема в сечении"

Командная строка: RBCT_DEF_SYMBOL_HOLECAST

Выбрать метки и размеры

Открывает диалоговое окно "Фильтры – выбор элемента", в котором можно определить критерии для выбора меток и размеров объектов конструкции. Метки (описания) элементов конструкции доступны на чертежах этажей или фундаментов и на сечениях.

Меню: "Строительные чертежи > Выбрать метки и размеры"

Лента: "ASD - Чертежи > Изменить чертежи > Выбрать метки и размеры"

Панель инструментов: "Метки и размеры > Выбрать метки и размеры"

Командная строка: RBCX_LABEL_SELECT

Изменить величину меток и размеров

Этот параметр позволяет задавать масштаб для меток и размеров объектов конструкции. После выбора метки или размера элемента конструкции необходимо определить коэффициент, на который будет умножаться величина метки или размера. Этот параметр доступен на листе редактирования.

Меню: "Строительные чертежи > Изменить величину меток и размеров"

Лента: "ASD - Чертежи > Изменить чертежи > Изменить величину меток и размеров"

Панель инструментов: "Метки и размеры > Изменить величину меток и размеров"

Командная строка: RBCX_MOD_LABEL_SCALE

Таблицы



Элементы - сводка

После выбора этого параметра на чертеже размещается таблица сводки элементов. Данная таблица может быть вставлена для следующих объектов:

  • все здание (все элементы модели);
  • выбранные элементы модели;
  • отфильтрованные элементы модели.
Прим.: Таблица может быть добавлена только в законченную распечатку (созданный чертеж); она не может быть вставлена в модель конструкции или в редактируемую компоновку.

Меню: "Строительные чертежи > Таблицы > Элементы - сводка"

Лента: "ASD - Чертежи > Таблицы > Сводка элементов"

Панель инструментов: "Таблицы > Элементы - сводка"

Командная строка: RBCX_LIST_ELEM

Стоимость - сводка

После выбора этого параметра на чертеже размещается таблица сводки стоимости элементов. Данная таблица может быть вставлена для следующих объектов:

  • все здание (все элементы модели);
  • выбранные элементы модели;
  • отфильтрованные элементы модели.
Прим.: Таблица может быть добавлена только в законченную распечатку (созданный чертеж); она не может быть вставлена в модель конструкции или в редактируемую компоновку.

Меню: "Строительные чертежи > Таблицы > Стоимость - сводка"

Лента: "ASD - Чертежи > Таблицы > Стоимость - сводка"

Панель инструментов: "Таблицы > Стоимость - сводка"

Командная строка: RBCX_LIST_PRICE

Элементы - подробная сводка

После выбора этого параметра на чертеже размещается таблица подробной сводки элементов. Данная таблица содержит обе таблицы сводки и может быть вставлена для следующих элементов:

  • здание (все элементы модели);
  • выбранные элементы модели;
  • отфильтрованные элементы модели.
Прим.: Таблица может быть добавлена только в законченную распечатку (созданный чертеж); она не может быть вставлена в модель конструкции или в редактируемую компоновку.

Меню: "Строительные чертежи > Таблицы > Элементы - подробная сводка"

Лента: "ASD - Чертежи > Таблицы > Элементы - подробная сводка"

Панель инструментов: "Таблицы > Элементы - подробная сводка"

Командная строка: RBCX_LIST_DETA

Проемы - подробная сводка

После выбора этого параметра на чертеже размещается таблица подробной сводки проемов. Данная таблица может быть вставлена для следующих объектов:

  • все здание (все элементы модели);
  • выбранные элементы модели;
  • отфильтрованные элементы модели.
Прим.: Таблица может быть добавлена только в законченную распечатку (созданный чертеж); она не может быть вставлена в модель конструкции или в редактируемую компоновку.

Меню: "Строительные чертежи > Таблицы > Проемы - подробная сводка"

Лента: "ASD - Чертежи > Таблицы > Проемы - подробная сводка"

Панель инструментов: "Таблицы > Проемы - подробная сводка"

Командная строка: RBCX_LIST_HOLE

Группы - сводка

Этот параметр позволяет вставить в чертеж таблицу сводки для выбранных групп или для всех групп .

В таблицу сводки включены основные данные по всей группе, например объем или площадь.

Меню: "Строительные чертежи > Таблицы > Группы - сводка"

Лента: "ASD - Чертежи > Таблицы > Группы - сводка"

Панель инструментов: "Таблицы > Группы - сводка"

Командная строка: RBCX_LIST_GRSUM

Группы - сводка

Этот параметр позволяет вставить в чертеж таблицу подробной сводки для выбранных групп или для всех групп .

Подробная таблица содержит список элементов группы с основными данными.

Меню: "Строительные чертежи > Таблицы > Группы - сводка"

Лента: "ASD - Чертежи > Таблицы > Группы - сводка"

Панель инструментов: "Таблицы > Группы - сводка"

Командная строка: RBCX_LIST_GRDET

Обновить таблицу

После выбора этого параметра выбранная таблица обновляется, и в ней отражаются изменения геометрии и характеристик модели конструкции.

Меню: "Строительные чертежи > Таблицы > Обновить таблицу"

Лента: "ASD - Чертежи > Таблицы > Обновить таблицу"

Панель инструментов: "Таблицы > Обновить таблицу"

Командная строка: RBCX_LIST_ACT

Печать/экспорт/редактирование таблицы

Используйте этот параметр, чтобы распечатать таблицу или экспортировать ее в файл формата XLS или CSV.

Меню: "Строительные чертежи > Таблицы > Печать/экспорт/редактирование таблицы"

Лента: "ASD - Чертежи > Таблицы > Печать/экспорт/редактирование таблицы"

Панель инструментов: "Таблицы > Печать/экспорт/редактирование таблицы"

Командная строка: RBCX_LIST_EXP

Стили



Стили описания элементов

Открывает диалоговое окно "Стили описания", в котором можно определить стили (формат) описания отдельных элементов в модели конструкции.

Меню: "Строительные чертежи > Стили > Стили описания элементов"

Лента: "ASD - Чертежи > Настройки > Стили > Стили описания элемента"

Командная строка: RBCX_STYLE_LABEL

Стили - таблицы

Открывает диалоговое окно "Таблицы сводки – управление стилями", которое позволяет создавать и изменять таблицы сводки для элементов модели конструкции.

Меню: "Строительные чертежи > Стили > Стили — таблицы"

Лента: "ASD - Чертежи > Настройки > Стили > Стили — таблицы"

Командная строка: RBCX_STYLE_LIST

Стили – графические обозначения

Открывает диалоговое окно "Стили обозначений", которое позволяет определять стили (формат) обозначений, отображаемых на чертеже конструкции (высотная отметка, обозначение оси конструкции).

Меню: "Строительные чертежи > Стили > Стили – графические обозначения"

Лента: "ASD - Чертежи > Настройки > Стили > Стили – графические обозначения"

Командная строка: RBCT_DEF_SYMBOL_STYLE.

Стили – отображение графических элементов

Открывает диалоговое окно "Модель конструкции – отображение графических элементов", которое позволяет определить способ отображения элементов модели конструкции на экране (тип и толщину линии, цвет и т.д.).

Меню: "Строительные чертежи > Стили > Стили – отображение графических элементов"

Лента: "ASD - Модель > Настройки > Стили > Стили – графическое отображение элементов"

Командная строка: RBCX_STYLE_GRAPHIC_PRESENTATION

Стили – шаблоны чертежа

Открывает диалоговое окно "Управление шаблоном чертежа", которое позволяет задавать метод создания строительных чертежей элементов конструкции здания.

Меню: "Строительные чертежи > Стили > Стили – шаблоны чертежа"

Лента: "ASD - Чертежи > Настройки > Стили > Стили – шаблоны чертежа"

Командная строка: RBCX_DRAWING_LAYOUT_MNGR

Базы данных



База данных сечений

Открывает диалоговое окно "Список сечений", которое позволяет выполнить следующие действия:

  • определить новую форму сечения;
  • открыть внешнюю базу данных сечений (например, базу данных Robot);
  • сохранить выбранные сечения в базе данных (файл XML).

Меню: "Строительные чертежи > Базы данных > База данных сечений"

Лента: "ASD - Чертежи > Настройки > Базы данных > База данных сечений"

Командная строка: RBCX_TOOL_BASE_SECT

База данных материалов

Открывает диалоговое окно "Список материалов", в котором можно выполнить следующие действия:

  • определить новый тип материала;
  • открыть внешнюю базу данных материалов (например базу данных Robot);
  • сохранить выбранные материалы в базе данных (файл XML).

Меню: "Строительные чертежи > Базы данных > База данных материалов"

Лента: "ASD - Чертежи > Настройки > Базы данных > База данных материалов"

Командная строка: RBCX_TOOL_BASE_MAT

База данных отдельных фундаментов

Открывает диалоговое окно "Список отдельных фундаментов", в котором можно выполнить следующие действия:

  • определить новую форму отдельного фундамента;
  • открыть файлы с определениями отдельных фундаментов;
  • сохранить определенные тела в базе данных.

Меню: "Строительные чертежи > Базы данных > База данных отдельных фундаментов"

Лента: "ASD - Чертежи > Настройки > Базы данных > База данных отдельных фундаментов"

Командная строка: RBCX_TOOL_BASE_SOLID

База данных лестниц

Открывает диалоговое окно "Список лестниц", в котором можно выполнить следующие действия:

  • определить новую форму лестниц;
  • открыть файлы с определениями лестниц;
  • сохранить определенные формы лестниц в базе данных.

Меню: "Строительные чертежи > Базы данных > База данных лестниц"

Лента: "ASD - Чертежи > Настройки > Базы данных > База данных лестниц"

Командная строка: RBCX_TOOL_BASE_SOLID

База данных сборных элементов



База данных балок

Открывает диалоговое окно "Список сборных балок", в котором можно выполнить следующие действия:

  • определить новую форму сборной балки;
  • открыть файлы с определениями сборных балок;
  • сохранить определенные формы сборных балок в базе данных.

Меню: "Строительные чертежи > Базы данных > База данных сборных элементов > База данных балок"

Лента: "ASD - Модель > Настройки > Базы данных > База данных балок"

Командная строка: RBCX_TOOL_BASE_PREF_BEAM

База данных колонн

Открывает диалоговое окно "Список сборных колонн", в котором можно выполнить следующие действия:

  • определить новую форму сборной колонны;
  • открыть файлы с определениями сборных колонн;
  • сохранить определенные формы сборных колонн в базе данных.

Меню: "Строительные чертежи > Базы данных > База данных сборных элементов > База данных колонн"

Лента: "ASD - Модель > Настройки > Базы данных > База данных колонн"

Командная строка: RBCX_TOOL_BASE_PREF_COL

База данных перекрытий

Открывает диалоговое окно "Список сборных перекрытий", в котором можно выполнить следующие действия:

  • определить новую форму сборного перекрытия;
  • открыть файлы с определениями сборных перекрытий;
  • сохранить определенные формы сборных перекрытий в базе данных.

Меню: "Строительные чертежи > Базы данных > База данных сборных элементов > База данных перекрытий"

Лента: "ASD - Модель > Настройки > Базы данных > База данных плит"

Командная строка: RBCX_TOOL_BASE_PREF_SLAB

База данных стен

Открывает диалоговое окно "Список сборных стен", в котором можно выполнить следующие действия:

  • определить новую форму сборной стены;
  • открыть файлы с определениями сборных стен;
  • сохранить определенные формы сборных стен в базе данных.

Меню: "Строительные чертежи > Базы данных > База данных сборных элементов > База данных стен"

Лента: "ASD - Модель > Настройки > Базы данных > База данных стен"

Командная строка: RBCX_TOOL_BASE_PREF_WALL

База данных фундаментных балок

Открывает диалоговое окно "Список сборных фундаментных балок", в котором можно выполнить следующие действия:

  • определить новую форму сборной фундаментной балки;
  • открыть файлы с определениями фундаментных сборных балок;
  • сохранить определенные формы фундаментных сборных балок в базе данных.

Меню: "Строительные чертежи > Базы данных > База данных сборных элементов > База данных фундаментных балок"

Лента: "ASD - Модель > Настройки > Базы данных > База данных фундаментных балок"

Командная строка: RBCX_TOOL_BASE_PREF_GROUND_BEAM

База данных ленточных фундаментов

Открывает диалоговое окно "Список сборных ленточных фундаментов", в котором можно выполнить следующие действия:

  • определить новую форму сборного ленточного фундамента;
  • открыть файлы с определениями сборных ленточных фундаментов;
  • сохранить определенные формы ленточных фундаментов в базе данных.

Меню: "Строительные чертежи > Базы данных > База данных сборных элементов > База данных ленточных фундаментов"

Лента: "ASD - Чертежи > Настройки > Базы данных > База данных ленточных фундаментов"

Командная строка: RBCX_TOOL_BASE_PREF_CONT_FOOT

База данных плитных фундаментов

Открывает диалоговое окно "Список сборных плитных фундаментов", в котором можно выполнить следующие действия:

  • определить новую форму сборного плитного фундамента;
  • открыть файлы с определениями сборных плитных фундаментов;
  • сохранить определенные формы плитных фундаментов в базе данных.

Меню: "Строительные чертежи > Базы данных > База данных сборных элементов > База данных плитных фундаментов"

Лента: "ASD - Модель > Настройки > Базы данных > База данных плитных фундаментов"

Командная строка: RBCX_TOOL_BASE_PREF_SLAB_FOUNDATION

База данных окон

Открывает диалоговое окно "Список окон", в котором можно выполнить следующие действия:

  • определить новую форму окна;
  • открыть внешнюю базу данных окон;
  • сохранить выбранные формы окон в базе данных (файл XML).

Меню: "Строительные чертежи > Базы данных > База данных окон"

Лента: "ASD - Модель > Настройки > Базы данных > База данных окон"

Командная строка: RBCX_TOOL_BASE_WINDOW

База данных дверей

Открывает диалоговое окно "Список дверей", в котором можно выполнить следующие действия:

  • определить новую форму двери;
  • открыть внешнюю базу данных дверей;
  • сохранить выбранные формы дверей в базе данных (файл XML).

Меню: "Строительные чертежи > Базы данных > База данных дверей"

Лента: "ASD - Модель > Настройки > Базы данных > База данных дверей"

Командная строка: RBCX_TOOL_BASE_DOOR

Оставшиеся проемы

Открывает диалоговое окно "Список проемов", в котором можно выполнить следующие действия:

  • определить новую форму проема;
  • открыть внешнюю базу данных проемов;
  • сохранить выбранные формы проемов в базе данных (файл XML).

Меню: "Строительные чертежи > Базы данных > Оставшиеся проемы"

Лента: "ASD - Модель > Настройки > Базы данных > Оставшиеся проемы"

Командная строка: RBCX_TOOL_BASE_OPENINGS

Инструменты



Изменить

Этот параметр позволяет изменять параметры выбранных элементов конструкций (параметры стены, балки, колонны и т.д.). После выбора элемента конструкции на экране отображается диалоговое окно, в котором можно изменить параметры элементов конструкций (материал, геометрические параметры, приоритеты и т.д.).

Меню: "Строительные чертежи > Инструменты > Изменить"

Лента: "ASD - Модель > Инструменты > Изменить"

Панель инструментов: "Инструменты > Изменить"

Командная строка: RBCX_MOD

Изменить графические параметры

Этот параметр позволяет изменять графические параметры выбранных элементов конструкции. После выбора элемента конструкции на экране отображается диалоговое окно, в котором можно изменить параметры отображения элементов конструкции (тип линии контура элемента, заливка, штриховка элемента и т.д.).

Меню: "Строительные чертежи > Инструменты > Изменить графические параметры"

Лента: "ASD – Модель > Инструменты > Изменить графические параметры"

Панель инструментов: "Инструменты > Изменить графические параметры"

Командная строка: RBCX_MOD_PROP

Выбор элементов по типу

Открывает диалоговое окно "Фильтры – выбор элементов", которое используется для создания критериев выбора элементов в модели конструкции.

Меню: "Строительные чертежи > Инструменты > Выбор элементов по типу"

Лента: "ASD - Модель > Инструменты > Выбрать элементы по типу"

Панель инструментов: "Инструменты > Выбор элементов по типу"

Командная строка: RBCX_TOOL_SELECT_EL

Выбор элементов по сечению

Открывает диалоговое окно "Фильтры – выбор элементов", которое используется для создания критериев выбора элементов в модели конструкции.

Меню: "Строительные чертежи > Инструменты > Выбор элементов по профилю"

Лента: "ASD - Модель > Инструменты > Выбрать элементы по профилю"

Панель инструментов: "Инструменты > Выбор элементов по профилю"

Командная строка: RBCX_TOOL_SELECT_EX

Информация об элементе

Этот параметр позволяет просматривать информацию, связанную с указанным элементом. После выбора элемента на экране появляется диалоговое окно с основной информацией о нем (тип элемента, расположение, материал, длина, приоритет и т.д.).

Меню: "Строительные чертежи > Инструменты > Информация об элементе"

Лента: "ASD - Модель > Инструменты > Информация об элементе"

Панель инструментов: "Инструменты > Информация об элементе"

Командная строка: RBCX_TOOL_INFO

Выбрать группу

Этот параметр позволяет выбрать группу в модели конструкции. При выборе одной или нескольких групп они выделяются на модели.

После выбора этого параметра необходимо установить режим выбора в командной строке: выбор группы или выбор элементов группы. В соответствии с выбранным режимом активируется режим работы с группой (например, добавление элемента) или режим работы с элементами (например, позиционирование элементов).

Меню: "Строительные чертежи > Инструменты > Выбрать группу"

Лента: "ASD - Модель > Инструменты > Выбрать группу"

Панель инструментов: "Инструменты" > "Выбрать группу"

Командная строка: RBCX_SELGROUP

Обновить модель

Этот параметр позволяет создать правильную модель конструкции и удалить из модели некорректные объекты, связанные с соединениями в элементе модели конструкции (например, пересечения стен с балками / перекрытиями).

Прим.: После выполнения этой операции вся техническая документация (планы этажей, сечения сооружения, виды фасадов и 3D виды) устаревает. Эти объекты потребуется создать заново, так как элементы модели могли измениться.

Меню: "Строительные чертежи > Инструменты > Обновить модель"

Лента: "ASD - Модель > Инструменты > Обновить модель"

Панель инструментов: "Инструменты > Обновить модель"

Командная строка: RBCX_MODELREFRESH

Изменить



Изменить балку на фундаментную

Этот параметр позволяет заменить следующие элементы:

  • выбранную балку на фундаментную;
  • выбранную фундаментную балку на обычную.

При изменении типа балок сохраняются все параметры (сечение, положение относительно этажа), меняется только тип объектов.

Прим.: Если балке или фундаментной балке была присвоена позиция, то после смены типа необходимо заново присвоить позицию элементу.

Меню: "Строительные чертежи > Изменить > Изменить балку на фундаментную"

Лента: "ASD - Модель > Изменить > Изменить балку на фундаментную"

Панель инструментов: "Инструменты > Изменить балку на фундаментную"

Командная строка: RBCX_TOOL_SWAP_BEAM

Копировать / переместить элементы

Этот параметр позволяет копировать или перемещать выбранные элементы конструкции на новое место. Открывает диалоговое окно Копирование и перемещение выбранных объектов.

Меню: "Строительные чертежи > Изменить > Копировать / переместить элементы"

Лента: "ASD - Модель > Изменить > Копировать / переместить элементы"

Панель инструментов: "Изменить > Копировать > Переместить элементы"

Командная строка: RBCX_TOOL_COPYOBJECTS

Создать проем в балке

Этот параметр позволяет создавать проем в балке, фундаментной балке или ленточном фундаменте. Определение проема:

  1. Выберите балку, фундаментную балку или ленточный фундамент.
  2. В диалоговом окне "Проем в балке - определение" выберите тип и геометрию проема в сечении балки (ленточного фундамента).
  3. Укажите расположение проема вдоль длины балки (ленточного фундамента).

Меню: "Строительные чертежи > Изменить > Создать проем в балке"

Лента: "ASD - Модель > Изменить > Создать проем в балке"

Панель инструментов: "Изменить > Создать проем в балке"

Командная строка: RBCX_TOOL_HOLE_BEAM

Разрезать балку/стену по полилинии

Этот параметр позволяет разрезать балку, фундаментную балку, ленточный фундамент или стену по плоскости, определенной полилинией. Для этого необходимо выполнить следующие действия:

  1. Выберите балку, фундаментную балку, ленточный фундамент или стену.
  2. Укажите полилинию, определяющую секущую плоскость.
  3. Укажите часть балки/ленточного фундамента/стены, которую необходимо отрезать.

Меню: "Строительные чертежи > Изменить > Разрезать балку/стену по полилинии"

Лента: "ASD - Модель > Изменить > Разрезать балку/стену по полилинии"

Панель инструментов: "Изменить > Разрезать балку/стену по полилинии"

Командная строка: RBCX_TOOL_CUT_POLYLINE

Наклон поверхности перекрытия

Выберите этот параметр, чтобы определить наклон поверхности перекрытия. С помощью этого параметра можно задать перекрытия с переменной толщиной (в предыдущих версиях программы были разрешены только перекрытия с постоянной толщиной).

Задание наклона поверхности перекрытия:

  1. Выберите перекрытие.
  2. Выберите поверхность перекрытия (верхнюю или нижнюю).
  3. Задайте смещение стороны или вершины перекрытия. Смещение определяется перпендикулярно к перекрытию.

Смещение указывается в рабочих единицах. Смещение со знаком [+] направлено вверх (относительно здания), а со знаком [-] - вниз.

Смещения краев или углов перекрытия рассматриваются как механическая обработка. Они сохраняются в инспекторе объектов на вкладке "Редактирование деталей". Чтобы восстановить первоначальную длину перекрытия, можно удалить смещения.

Меню: "Строительные чертежи > Изменить > Наклон поверхности перекрытия"

Лента: "ASD - Модель > Изменить > Наклон поверхности перекрытия"

Панель инструментов: "Изменить > Наклон поверхности перекрытия"

Командная строка: RBCX_TOOL_INCLINED_PLATE

Объединить элементы

Этот параметр используется для объединения элементов. Чтобы объединить элементы, выберите элементы, которые требуется объединить в один.

После выполнения этой операции объединяемые элементы удаляются из инспектора объектов. Вместо них отображается новый элемент, состоящий из этих элементов.

Для выполнения этой операции должны выполняться следующие условия:

  1. элементы должны быть коллинеарными или копланарными;
  2. элементы должны быть одного сечения и материала;
  3. между элементами должен присутствовать зазор (добавляется во время операции объединения).

Меню: "Строительные чертежи > Изменить > Объединить элементы"

Лента: "ASD - Модель > Изменить > Объединить элементы"

Панель инструментов: "Изменить > Объединить элементы"

Командная строка: RBCX_TOOL_MERGE_ELEMENTS

Разделить элементы

Этот параметр используется для разделения элементов. Выберите элемент для разделения: он может быть линейным элементом или перекрытием. Для линейного элемента необходимо выбрать точку разделения, а для перекрытия – линию разделения.
Прим.: После выполнения этой операции будут удалены позиции, назначенные разделенным элементам (если ранее было выполнено позиционирование).

Меню: "Строительные чертежи > Изменить > Разделить элементы"

Лента: "ASD - Модель > Изменить > Разделить элементы"

Панель инструментов: "Изменить > Разделить элементы"

Командная строка: RBCX_TOOL_SPLIT_ELEMENT

Настройки задания

Открывает диалоговое окно "Настройки задания", в котором можно задать основные параметры, используемые в Autodesk AutoCAD Structural Detailing (нормы, единицы измерения, материалы).

Меню: "Строительные чертежи > Настройки задания"

Лента: "ASD - Чертежи > Настройки > Настройки задания"

Панель инструментов: "Инструменты > Настройки задания"

Командная строка: RBCX_JOB_PREF.

Настройки

Открывает диалоговое окно "Настройки", в котором можно задать параметры работы программы Autodesk AutoCAD Structural Detailing.

Меню: "Строительные чертежи > Настройки задания"

Лента: "ASD - Чертежи > Настройки > Настройки"

Панель инструментов: "Инструменты > Настройки"

Инспектор объектов - показать/скрыть

Этот параметр используется для включения/выключения диалогового окна "Инспектор объектов", которое обычно находится на левой стороне экрана.

Меню: "Строительные чертежи > Инспектор объектов - показать/скрыть"

Командная строка: RBCTOI

На уровень выше: Общее описание программы
