Ленточный фундамент может быть задан и на 3D виде и на 2D виде. Они создаются на горизонтальном плане заданного этажа (на виде сверху).
Диалоговое окно доступно:
- в меню: Строительные чертежи > Создать > Ленточный фундамент;
- из ленты: ASD - Модель > Элементы > Ленточный фундамент;
- на панели инструментов: Создать > Ленточный фундамент
; - командная строка: RBCX_DEF_CONT_FOOT.

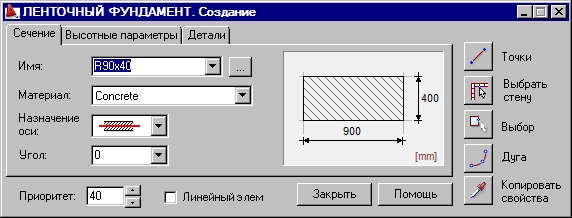

Диалоговое окно Ленточный фундамент. Создание состоит из таких закладок:
В поле Приоритет вводят значение приоритета перекрывания (при подгонке с обрезкой) налагающихся друг на друга элементов.
Правая часть диалогового окна содержит несколько иконок, которые используются для выбора графического способа создания колонны.
- Кнопки в диалоговом окне справа позволяют выбрать способ графического определения ленточного фундамента: Точки
- указываются начальная и конечная точки прямоугольного ленточного фундамента на плане этажа сооружения; - Выбрать стену
- фундамент определяется под уже созданной стеной; - Выбор
- выбранные дуги и полилинии преобразуются в ленточный фундамент; - Дуга
- указываются три последовательные точки дуги, лежащих на ленточном фундаменте в плане этажа сооружения; - Копировать свойства
- эта опция используется для копирования параметров созданного ранее ленточного фундамента.
