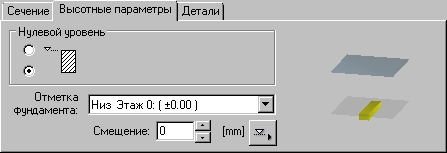

На закладке Высотные параметры в диалоговом окне Ленточный фундамент. Создание указывают положение ленточного фундамента она активном этаже.
Список ленточных фундаментов включает все определенные отметки активного этажа сооружения Список Лент.фундамент включают все отметки активного этажа здания; положение ленточного фундамента в здании задается выбором плоскости (напр. Верх - Этаж 2, Низ - Этаж 2). Этот список содержит также все наклонные плоскости, заданные в выбранном этаже (см.: Построение плоскостей).
Дополнительно, существует возможность задать уровень отсчета ленточного фундамента относительно верхней или нижней отметки этажа.
|
Уровень отсчета |
Положение ленточного фундамента относительно отметки этажа |
|
1. |
|
|
2. |
|
При определении вертикального положения ленточного фундамента, пользователь может задать дополнительные параметры (смещение от верхней или нижней отметки этажа) в редактируемом поле Смещение. Если смещение равно нулю, то линия определения совпадает с верхней или нижней плоскостью этажа. Чтобы выбрать горизонтальную кромку элемента, определяющую величину смещения, щелкните элемент
.
