В диалоговом окне Рабочие настройки можно определить параметры вертикального сечения модели конструкции.
Вкладки этого диалогового окна позволяют определять различные параметры.

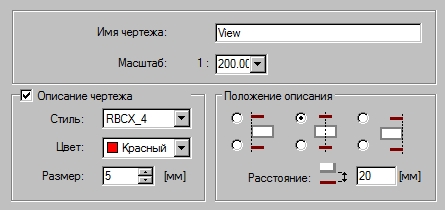

- Вкладка "Общие параметры"
- Укажите имя чертежа и масштаб.
- "Описание чертежа" – выберите этот параметр, чтобы указать стиль, цвет и размер.
- "Положение описания" – определите положение описания на чертеже плана фундаментов, а также расстояние между описанием и чертежом вида.

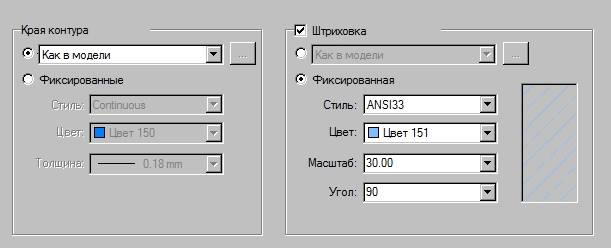

Прим.: Если параметр "Описание чертежа" выбран, то указанное имя чертежа будет отображаться в диалоговом окне "Инспектор объектов" и на созданном чертеже (как заголовок чертежа). Если параметр "Описание чертежа" выключен, то указанное имя чертежа будет отображаться только в диалоговом окне "Инспектор объектов". - Вкладка "Видимые элементы" - определение параметров для сторон контура и штриховки
-
"Как в модели" / "По типу элемента" / "По материалу" (последний тип доступен только для штриховки)
-
"Фиксированный" – параметры определяются пользователем.
o "Края контура" - стиль линий, цвет и толщина
o "Штриховка" - стиль, цвет, масштаб и угол
-
-
Вкладка "Вырезанные элементы" - параметры данной вкладки (соответствуют параметрам на вкладке "Видимые элементы") определяют отображение вырезанных элементов конструкции на вертикальном сечении.
-

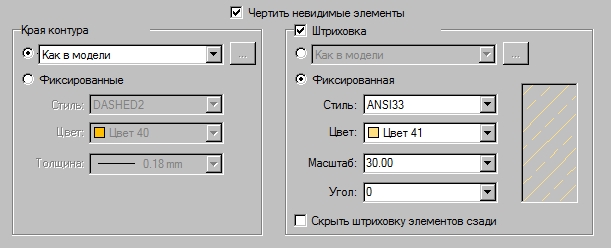

Вкладка "Невидимые элементы" - параметры этой вкладки (соответствуют параметрам на вкладке "Видимые элементы") позволяют определить отображение невидимых элементов на вертикальном сечении.
Невидимые элементы отображаются на вертикальном сечении, если включен параметр "Рисовать невидимые элементы".
-

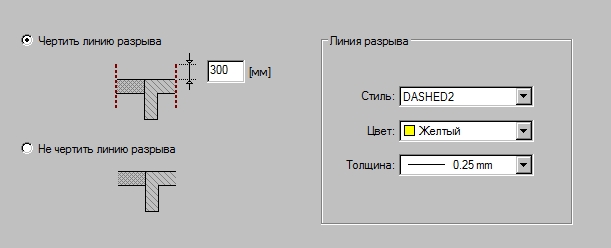

Вкладка "Разрывы" - параметры этой вкладки позволяют определить отображения разрывов на вертикальном сечении.
-
"Чертить линию разрыва" - линии разрыва будут отображаться; для них можно указать стиль, цвет и толщину. Можно также задавать длину линии вне элемента модели конструкции.
-
"Без линии разрыва" – линии разрывов не будут отображаться.
-
