Это диалоговое окно используется для определения обозначений сечений и описаний видов на строительных чертежах.
Открытие диалогового окна "Параметры видов и сечений":
- В диалоговом окне Диспетчер шаблонов чертежа перейдите к разделу "Компоненты чертежа" и выберите элемент "Параметры видов и сечений".
- Нажмите кнопку "Создать" или "Изменить".
В поле "Имя стиля" введите имя для стиля компонента и нажмите кнопку "Сохранить" (это доступно только при создании стиля, но не при изменении существующего).
В списке "Тип элемента" выберите тип элемента конструкции (например, балку, колонну или отдельный фундамент), для которого будут определены параметры сечений и виды.
Используйте вкладки диалогового окна "Параметры видов и сечений", чтобы определить параметры:

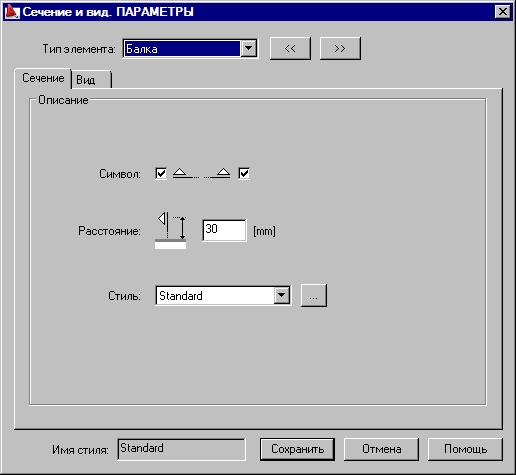

- "Сечение" - используйте параметры на этой вкладке, чтобы определить секущую линию.
-
"Обозначение" – определяет отображение обозначения сечения на строительном чертеже.
-
"Расстояние" – указывает расстояние между обозначением сечения и контуром элемента.
-
"Стиль" – список включает в себя все определенные стили обозначений сечений. Нажмите кнопку "Обзор (...)", чтобы открыть диалоговое окно Стили обозначений, в котором можно выбрать или изменить существующий стиль данного обозначения.
-

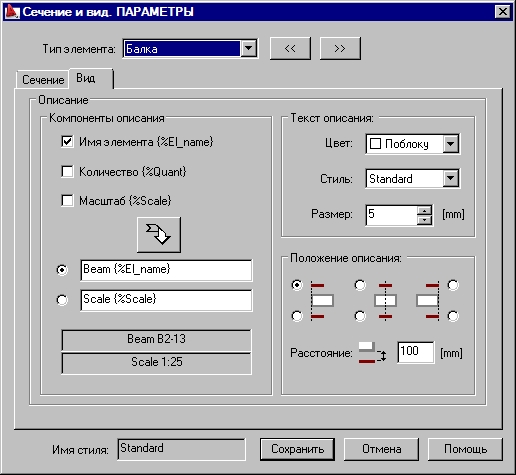

- "Вид" - параметры этой вкладки позволяет параметризовать описание вида чертежа элемента.
-
"Компоненты описания" – определение синтаксиса описания сечений. Так как описание должно состоять из двух строк текста, в окне представлено два поля редактирования. Выберите компонент описания и щелкните стрелку, чтобы переместить выбранные компоненты описания в активное поле редактирования. Под полями изменения выводится окно предварительного просмотра синтаксиса.
%El_name - имя элемента (имя позиции)
%Quant - количество (число позиций)
%Scale - масштаб вычерчивания
-
"Текст описания" – определение его цвета, стиля и размера
-
"Положение описания" – выбор одного из нескольких положений описания и указание расстояния между описанием и видом чертежа.
-
