Графическое изображение элементов модели конструкции определяет, как эти элементы будут представлены на экране (тип и толщина линии, цвет и т.д.). Его можно также использовать для отображения планов этажей здания (см. также: Параметры / Чертежи).

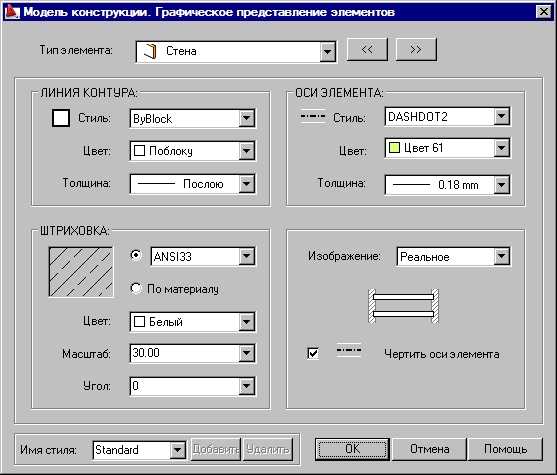

Метод изображения элементов конструкции на чертежах может быть выбран в диалоговом окне Графическое изображение элементов, показанном на рисунке ниже.
Графическое представление определяется:
- Оси элементов эта опция доступна только тогда, когда в нижней части диалогового окна включена опция Чертить оси элемента . Для осей элемента можно выбирать следующие параметры: стиль, цвет и толщину линии
Представление элемента - вещественное число или условное обозначение
Вещественные
![]() |
весь контур элемента изображается на чертеже (существует возможность добавить оси элемента) |
Условные обозначения
![]() |
элемент представляется на чертеже только с помощью его осей |
- Оси элементов эта опция доступна только тогда, когда в нижней части диалогового окна включена опция Чертить оси элемента . Для осей элемента можно выбирать следующие параметры: стиль, цвет и толщину линии
Представление элемента - реальное число или условное представление
- Главное направление
При выборе опции Рисовать главное направление плиты в модели будет отображено это направление, для которого можно указать его тип, цвет и толщину.
