В диалоговом окне Рабочие настройки можно определить параметры для размерных линий простых элементов, представленных на чертеже.
Простыми элементами являются основные элементы модели конструкции (такие, как балки, колонны, окна и двери) и чертежные элементы (линии, дуги и окружности, созданные в программе AutoCAD.
Если выбран параметр на вкладке элементов Autodesk AutoCAD Structural Detailing или элементов ACAD, то при создании дополнительных линий, пересекающих эти элементы (например, стены и балки в модели конструкции), для них будут создаваться размерные линии.
Если параметр на вкладках элементов Autodesk AutoCAD Structural Detailing или элементов ACAD будет отключен, то этот тип элемента не будет учитываться при создании размерных линий.
В верхней части диалогового окна укажите тип размерной линии.

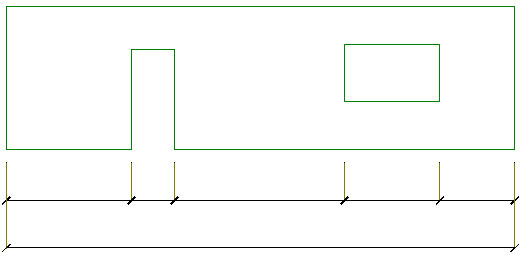

- "Добавить общий размер" - при выборе этого параметра размерная линия представляет общий размер выбранных элементов.
- "Показать расстояние до оси" - при выборе этого параметра на размерной линии указываются размеры до оси.
- Добавить точку разделения к размерной линии
- Удалить точку разделения с размерной линии
См. описание параметров меню Autodesk AutoCAD Structural Detailing - Formwork Drawings.

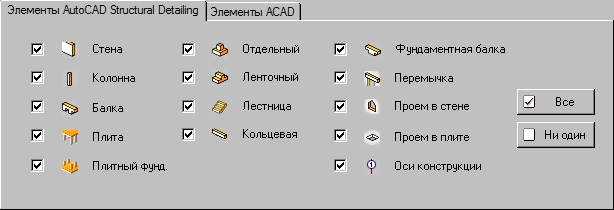

Вкладка "Элементы" Autodesk AutoCAD Structural Detailing

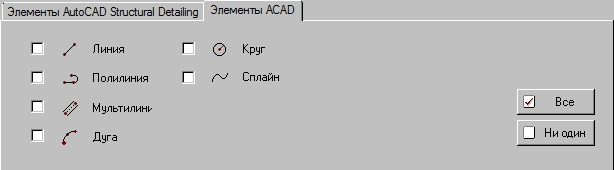

Вкладка "Элементы ACAD"
Чтобы выбрать все параметры на вкладке, нажмите кнопку "Все". Чтобы отключить все параметры, нажмите кнопку "Нет".
