Балка. Сечение

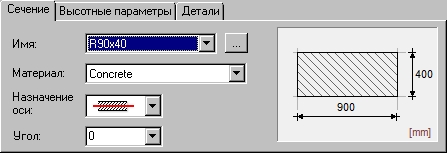

На закладке Сечение в диалоговом окне Балка. Создание можно задавать характеристики поперечного сечения балки.

Для каждого типа поперечного сечения балки могут быть определены следующие параметры:

• при нажатии на кнопку (...), расположенную справа от списка выбора, открывается диалоговое окно Список сечений
• Материал
• ось определения:

  осевая;



  верхняя;



  нижняя;



• Смещение - указывается при создании балки с помощью внешней или внутренней линии относительно линии определения. Если смещение равно нулю, то линия определния совпадает с верхней либо нижней линией.

  См. также: Как создать балку, если смещение не равно нулю

• угол поворота поперечного сечения балки; доступны следующие типовые величины угла поворота: 0, 45, 90, 135 и 180 градусов. При создании балки, лежащей в наклонной плоскости доступна также опция Глобальная ПСК. Опция упрощает определение координат положения поперечного сечения балки относительно глобальной системы координат. Определение этого угла относится к текущей (местной) системе координат.


  Если опция Глобальная ПСК выключена, то значения угла в списке подбора относятся к расположению наклонной плоскости. Если опция Глобальная ПСК включена, то значения угла в этом списке относятся к направлениям осей глобальной системы координат (см. примеры ниже).

  Прим.: После включения опции Глобальная ПСК угол изменяется для новой системы отсчета.

  Опция Глобальная ПСК выключена Угол = 0



  После включения опции Глобальная ПСК, для того же положения поперечного сечения угол наклона плоскости рассчитывается в списке подбора (в этом случае угол = 17 градусов) – см. рисунок ниже.



  После изменения угла на угол, равный нулю, и при включенной опции Глобальная ПСК положение поперечного сечения балки изменяется.
