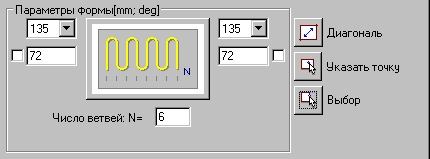

При выборе зигзагообразной арматуры открывается диалоговое окно Особое армирование, представленное на рисунке ниже.
При создании стержня в диалоговом окне определяется следующее:
- диаметр стержня (по умолчанию принимается последний введенный диаметр в диалоговом окне);
- защитный слой (принимается по умолчанию последнее значение, определенное в диалоговом окне);
- в поле Параметры формы – параметры анкеровки для концов арматурного стержня, т.е. угол крюка и его длина. Можно блокировать длину крюка, выбрав опцию рядом с редактируемым полем определения его длины (появляется значок
). Поле редактирования становится тогда недоступным. Если изменить характеристики стержня (длину или диаметр) с заблокированной длиной крюка, то эту длину нельзя будет изменить.
При определении зигзагообразной арматуры в правой части диалогового окна доступны следующие иконки:
Диагональ – функция используется для задания прямоугольной области путем определения диагонали. Диалоговое окно закрывается, при перемещении курсора арматура динамически отображается. Командная строка
Первая угловая точка
Второй угол или[Ориентация / Первый крюк / Второй крюк / Защитный слой],
где:
Первый угол – указывает начальную вершину прямоугольника, в пределах которого определяется зигзагообразная арматура;
Второй угол - указывает вторую вершину прямоугольника (по диагонали), в пределах которого определяется зигзагообразная арматура;
Ориентация – повороты (изменение положения) арматуры в пределах контура;
Первый крюк – изменение загиба крюка в начале стержня (первый угол) на противоположный;
Второй крюк - изменение загиба крюка в конце стержня на противоположный;
Защитный слой – определяет значение общего защитного для всей прямоугольной области;
Указать точку – функция, которая позволяет отыскивать закрытые области в прямоугольной форме, щелкая внутри области; Диалоговое окно закрывается, и курсор приобретает форму перекрестия (см. команду ACAD ‘копировать’ – стадия указания начальной и конечной точек). Как только выбрана любая точка, минимизированный контур отображается на экране;
Выбор – используется для непосредственного указания прямоугольного контура. После выбора данной функции диалоговое окно закрывается, и курсор приобретает форму квадрата (см. команду ACAD ‘копировать’ - стадия выбора объекта для копирования). Как только выбрана любая точка, объектACAD выделяется на экране, и арматура вычерчивается в пределах указанного объекта. Командная строка (для опций Указать точку и Выбрать)
Выберите внутреннюю точку объекта (для опции Указать точку);
Выберите объект (для опции Выбор);
Ориентация / Первый крюк / Второй крюк / Защитный слой,
где:
ориентация – поворот арматуры в пределах контура указанием стороны контура;
первый крюк - изменение загиба крюка в начале стержня (первый угол) на противоположный;
второй крюк - изменение загиба крюка в конце стержня на противоположный;
защитный слой – определяет значение общего защитного слоя для всей прямоугольной области.
