После выбора арматуры выступа (например, коротких консолей под подкрановую балку) открывается диалоговое окно Особая арматура
При создании стержня в диалоговом окне определяется следующее:
- диаметр стержня (по умолчанию принимается последний введенный диаметр в диалоговом окне);
- защитный слой (принимается по умолчанию последнее значение, определенное в диалоговом окне);

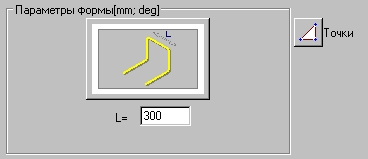

- в поле Параметры формы – длину заделки арматуры (размер перпендикулярный плоскости чертежа).
При определении арматуры консоли в правой части диалогового окна доступна иконка
(Тoчки), которая позволяет задавать последовательные точки привязки для данного типа арматуры.
командной строки:
Выберите первую точку;
Выберите вторую точку или [Сторона / Защитный слой];
Выберите третью точку или [Сторона / Защитный слой];
Укажите положение открытого участка стержня;

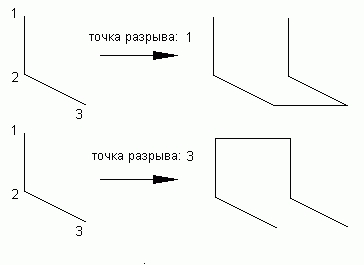

первая, вторая и третья точки – последовательные точки привязки арматуры (см. рисунок ниже);
защитный слой – определяет значение защитного слоя для отдельных участков арматуры;
сторона – изменяет положение арматуры относительно объекта (опалубки);
положение открытого участка стержня – указывается точка (на плоскости), в которой находится разрыв стержня, – см. чертеж ниже.
