Гнутые профили

Опция позволяет создать гнутую балку выбранного профиля.

Диалоговое окно Гнутые профили доступно:

• в меню: Сталь > Гнутые профили;
• из ленты: ASD - Модель > Элементы > Гнутые профили;
• на панели инструментов: Главная > Гнутые профили ;
• командная строка: RBCS_BENT.

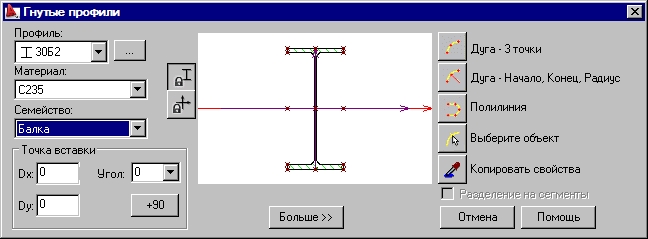

Диалоговое окно Гнутые профили условно делится на три части:

• В левой части может быть определена базовая информация о профиле созданного стержня:
  • из списка Профиль пользователь может выбрать профиль создаваемого элемента (в списке предложен стержневой профиль, который использовался в предыдущий раз). При нажатии на кнопку (…) открывается диалоговое окно Список профилей, где из баз данных можно выбрать выбрать нужный профиль и добавить его в список доступных.
  • из списка Материал можно выбрать материал для данного профиля;
  • из списка Семейство можно выбрать семейство профилей (группу), к которому будет отнесен создаваемый стержень;
  • поле Точка вставки дает возможность определить координаты смещения стержня: Dx, Dy и угол поворота стержневого профиля вокруг продольной оси (значение угла вращения можно выбрать из значений, предложенных в списке или введенных в поле Угол); смещение означает перенесение центра профиля по отношению к точке вставки.
• Центральная часть диалогового окна содержит графическое поле, показывающее выбранный профиль создаваемого стержня относительно точки вставки (под графическим полем показаны характерные расстояния от волокон профиля до осей профиля); графическое поле позволяет определять смещения графическим способом: это возможно при перемещении профиля по отношению к оси при помощи мышки или указав характеристические точки профиля

  Под схематическим рисунком профиля расположена кнопка Больше >> (или Меньше <<), при нажатии на которую открывается (закрывается) дополнительное поле, в котором:

  • может изменяться тип поверхностной отделки профиля (например, оцинковывание горячим способом, метод электролитического оцинковывания, антикоррозионное и огнеупорное покрытия). Тип поверхностной отделки по умолчанию выбирается в диалоговом окне Настройки проекта на закладке Материалы. Данное окно также позволяет добавлять новый или удалять выбранный тип поверхностной отделки.
  • характеристики профиля (площадь, моменты инерции и т.д.) - см. описание диалогового окна Список профилей. Если навести курсор на это поле и нажать на правую кнопку, появиться контекстное меню, в котором будут доступны следующие опции:
    • Выбрать все – выбирается все содержимое поля редактирования;
    • Копировать – содержимое поля редактирования копируется в буфер обмена;
    • Вставить – данные из буфера обмена вставляются в поле редактирования.

В этой части диалогового окна доступны также следующие две иконки:

– положение осей в графическом поле блокируется, а профиль можно будет перемещать;

- положение профиля в графическом поле блокируется, а его оси можно будет перемещать;

• Правая часть диалогового окна содержит следующие иконки, позволяющие задавать стержни посредством:

  Дуга - 3 точки;

  Дуга - начало, конец, радиус;

  Полилиния;

  Выберите объект;

  Копировать свойства – при нажатии на эту кнопку принимаются параметры ранее созданного профиля стержня.

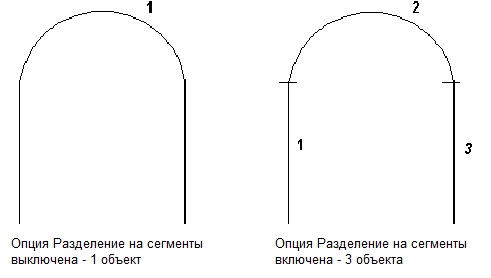

Под графическим полем доступна опция Разделение на сегменты; если она отключена, то гнутый профиль создается как один объект (несмотря на то, что он может состоять из несколько «элементов», например, полилиния состоит из дуги, сегмента и дуги). Если она включена, то гнутый профиль будет поделен на несколько отдельных объектов при изменении частей профиля (полилиния, состоящая из дуги, секции и дуги делится на 3 отдельные части: 2 дуги и секцию). Рисунок ниже схематически показывает, как работает эта опция.

Диалоговое окно открывается, показывая параметры только что созданного стержневого профиля.
