Составные сечения. Планки

После определения геометрических характеристик составных профилей переходят на закладку Планки, где определяют характеристики планок.

Планки используются для соединения составляющих профилей (поясов) составного профиля. Планки могут иметь форму прямоугольных пластин или листовой стали, приваренной к обоим профилям пояса. Их расположение определяется типом поперечного сечения составного стержня:

• между поясами профиля, если пояса составного профиля установлены стенка к стенке;

• между поясами профиля (попеременно), если пояса составного расположены в форме креста;

• в плоскости полок, если пояса составного профиля расположены перо к перу.

Расположение планок может быть создано следующим образом:

• в одной плоскости, если активированы опции Плоскость XY или Плоскость XZ;

• в двух плоскостях, если включена опция Обе плоскости;

• в двух плоскостях попеременно (это относится только к следующим типам поперечного сечения: четыре уголка, расположенные обушок к обушку, два уголка, расположенные в форме креста), если активированы опции, перечисленные ниже:
  • Обе плоскости

  • Обе плоскости и Двойные планки в двух плоскостях


Прим.: Для составного профиля с планками, расположенными в двух плоскостях XY и XZ имеется возможность создавать планки для каждой плоскости отдельно (опция Обе плоскости выключена) или для обеих плоскостей одновременно (опция Обе плоскости включена). Если параметры планок в плоскостях XY и XZ отличаются, то при включённой опции Обе плоскости поля, где эти параметры создаются, пустые. Напечатав величину параметра в пустом поле, пользователь устанавливает одну и ту же величину параметра для обеих плоскостей XY и XZ.

Распределение планок по длине составного профиля осуществляют следующим образом:

• выбирают расположение планок;
  • равномерное - планки будут располагаться на одинаковом расстоянии друг от друга;
  • неравномерное - планки будут располагаться по всей длине на разных расстояниях друг от друга;

• указывают крайние размеры:
  • расстояние между началом профиля и первой планкой;
  • расстояние между концом профиля и последней планкой;

• В нижней части диалогового окна выбирают тип планок.

Имеются два типа планок:

• пластина;
• листовая сталь из базы данных профилей.

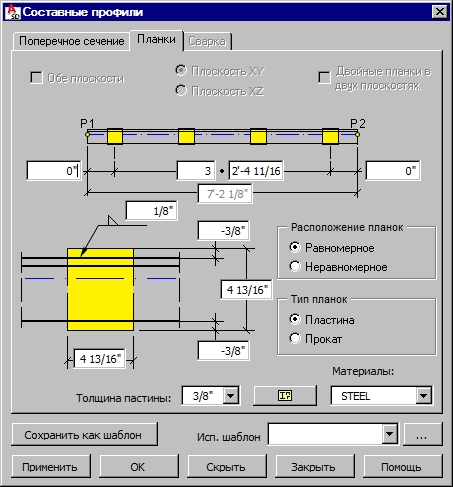

Для планок должны быть определены следующие параметры (см. рис. ниже):

• размеры пластины A и B (или размер B для листовой стали);
• толщина th пластины или профиля из листовой стали;
• толщина валикового шва, соединяющего планку с поясами составного стержня;
• размеры C и D, определяющие расположение планки на стержне;
• материал, из которого изготавливают пластину, или профиль листовой стали.

Профили, содержащиеся в списке подбора типов профилей, создаются в диалоговом окне Список профилей. Чтобы добавить профиль к списку доступных, нажимают на кнопку . При этом открывается диалоговое окно Список профилей, где можно взять нужный профиль.
