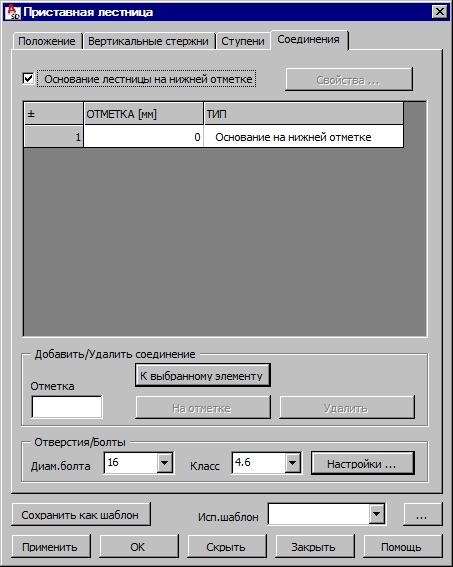

Закладка Соединения содержит таблицу, на которой находятся точки, к которым крепится лестница (если создаётся новая лестница, то таблица пустая).
В колонках таблицы соединений содержится следующая информация:
- номер крепления;
- отметка относительно уровня нижнего этажа;
- тип крепления.
Для креплений лестниц могут производиться следующие операции.
- Соединения добавляются двумя способами:
o Путем указания существующих элементов конструкции (горизонтальных балок), к которым будет закреплена приставная лестница (кнопка К выбранному элементу). Программа сгенерирует все элементы соединения вместе с болтами.
o Путем определения отметок, где будет производиться крепление. Для этого вводят значение отметки относительно отметки нижнего пола в поле Отметка и нажимают на кнопку На отметке. Программа сгенерирует элементы соединения путем сварки и частично при помощи болтов.
- Удаление креплений. Для этого выбирают крепление в списке и нажимают на кнопку Удалить.
- Принятие геометрических параметров выбранного крепления.
Список креплений автоматически сортируется по уровням.
При включении опции Основание лестницы на нижней отметке лестница будет подсоединена к уровню первого этажа. В список соединений добавляются дополнительные данные о креплении к нижнему уровню. Если эта опция выключена, то соединение лестницы на уровне нижнего этажа не создаётся.
В группе "Болты" укажите диаметр и класс болта. Нажмите кнопку "Настройки", чтобы открыть диалоговое окно Параметры болта.
Свойства крепления становятся доступными после его выбора в списке (крепление выделяется в таблице) и нажатия на кнопку Свойства. Параметры выбранного соединения можно изменять в диалоговом окне Свойства узла.
Внизу диалогового окна находится поле выбора Исп. шаблон, которое содержит шаблоны (схемы) приставных лестниц, созданных пользователем. После создания геометрии лестницы и параметров составляющих её элементов можно всё это сохранить, напечатав имя в поле Исп. шаблон и нажав на кнопку Сохранить как шаблон. В дальнейшем при создании лестницы и выбора имени сохранённого шаблона все параметры в диалоговом окне будут такими же, какими они были сохранены в шаблоне.
Внизу диалогового окна расположены следующие кнопки.
- Применить – определенная лестница генерируется на чертеже, диалоговое окно не закрывается; это позволяет проверить, была ли лестница создана правильно;
- OK – лестница генерируется и закрывается диалоговое окно;
- Скрыть – диалоговое окно для генерирования лестницы исчезает с экрана; чтобы восстановить его на экране, на клавиатуре нажимают на клавишу Esc;
- Закрыть – диалоговое окно закрывается, но лестница не генерируется.
