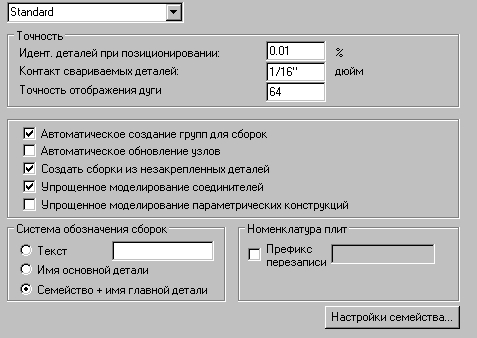

При выборе пункта Общий в диалоговом окне Настройки проекта, то справа становятся доступными такие опции.
В данном диалоговом окне могут быть заданы следующие параметры.
- Поле Точность позволяет определить следующие значения.
- Идентификация деталей при позиционировании – допустимое отклонение размеров двух деталей, которые должны рассматриваться при позиционировании как одинаковые
- Контакт сварных деталей – допустимое расстояние между кромками деталей при определении линии контакта (используется при сварке деталей).
- Точность отображения дуги – количество прямолинейных участков (для полного угла – 360 градусов), на которые делится данная дуга.
- Автоматическое создание групп для сборок – если эта опция включена, то элементы, соединенные при помощи заводских соединителей (болтов или сварки), автоматически группируются при создании этих соединителей.
- Автоматическое обновление узлов – при выборе этой опции существующие узлы подгоняются под конструкцию при изменении ее геометрии. Семейство + имя основной детали – имя сборки будет состоять из имени семейства и имени основной детали (например, Beam_HP14x102).
- Создать сборки из незакрепленных деталей – если эта опция включена, то всем деталям, которые не принадлежат ни одному семейству, будет приписан новый тип позиции: семейство (при автоматическом генерировании семейств). если эта опция включена, то тип позиции деталей, не принадлежащих ни одному семейству, изменен не будет.
- Упрощенное моделирование соединителей – при выборе этой опции все соединители показываются в упрощенном виде; это увеличивает оперативную память компьютера, особенно при работе с большими конструкциями.
- Упрощенное моделирование типовых конструкций - данная опция применяется для перильныных ограждений и винтовых лестниц. При выборе этой опции модели типовых конструкций генерируются в упрощенном режиме (без механических обработок и сварных швов), что повышает производительность программы, ускоряет генерирование модели, а также сокращает размер файла и использование памяти. Если опция выключена (так установлено по умолчанию), то перильные ограждения и винтовые лестницы будут генерироваться с деталями. Типовые конструкции в модели могут многократно переходить из упрощенного режима в полный и обратно (см. также: Опции, доступные в меню для подробного изучения опций восстановления полного режима и восстановления упрощенного режима).
- Номенклатура сборок – позволяет выбирать имена сборок, автоматически созданных в программе.
- Текст – имя сборки будет состоять из текста, составленного самим пользователем.
- Имя основной детали – имя сборки будет состоять из имени главного элемента (например, HP14x102).
- Семейство + имя главной детали – имя сборки будет состоять из названия семейства и имени главной детали (например, Beam_HP14x102).
- Номенклатура плит
- Переписать префикс – при выборе этой опции имя, написанное в поле записывается сверху префикса по умолчанию для плит (имя создается автоматически при создании плиты).
- Настройки семейства - открывается диалоговое окно Диспетчер семейств.
