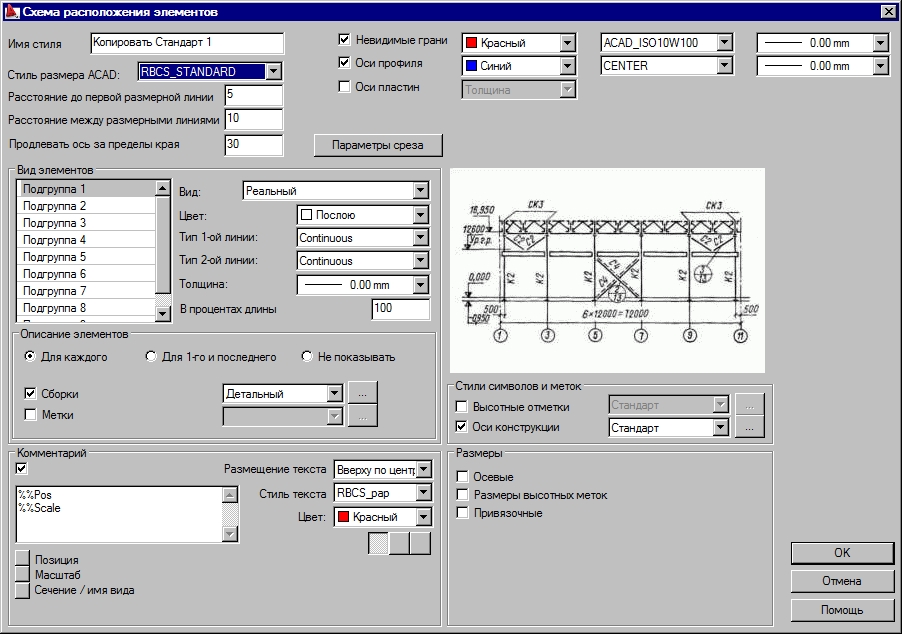

Данное диалоговое окно используется для создания нового стиля или для изменения существующего для схемы расположения (группа элементов, составляющих модель конструкции)
Данное окно открывается при нажатии на кнопку Создать или Изменить в диалоговом окне Создание стилей размеров (категория стиля - схема).
- Стиль размера ACAD – позволяет выбирать стиль простановки размеров программы AutoCAD®, который будет применён при определении текущего стиля размеров. Список содержит все стили определения размеров, определённые в файле формата DWG.
- Расстояние до первой размерной линии – здесь указывается расстояние между краем образмериваемой детали и первой размерной линией, создаваемой автоматически.
- Расстояние между размерными линиями – здесь указывается расстояние последовательными размерными линиями.
- Продлевать ось за пределы края – здесь указывается длина линий, которые проделваются за пределами края элемента по обеим его сторонам.
- Невидимые грани – если эта опция отключена, то на окончательном чертеже будут скрыты невидимые кромки элемента. если включена, то невидимые кромки будут показаны на чертеже – их параметры задаются в списках, расположенных справа от опции: цвет линии, тип линии, толщина линии.
- Оси профиля – если эта опция отключена, то на окончательном чертеже оси профиля скрыты. Если же включена, то оси профиля будут показаны на чертеже – их параметры заданы в списках, расположенных справа от опции: цвет линии, тип линии, толщина линии. Оси профиля показываются на всех проекциях – на окончательных чертежах оси продлеваются на 5 мм наружу от кромки образмериваемого объекта.
При нажатии на кнопку Параметры среза открывается диалоговое окно Параметры среза, где задают параметры штриховки среза и его обозначение на схемах.
- Реальный – реальный вид каждого элемента;
- Прямоугольник – вид каждого элемента представлен как прямоугольный контур;
- Линия - вид каждого элемента представлен простой линией;
- Двойная линия - вид каждого элемента представлен как двойная линия;
-
- Колонна линия – вид каждого элемента представлен как колонна линия;
-
- Схема фермы – вид каждого элемента представлен как колонна линия;
-
- Прямоугольник - группа – для всех элементов группы (как и для элементов подгрупп) представлен как прямоугольный контур, очерченный на элементах группы;
- Линия - группа – представлен как самая длинная (отдельно взятая) линия прямоугольного контура, очерченного на элементах группы;
- Двойная линия - группа – представлен как самая длинная центральная (двойная) линия прямоугольного контура, описанного на элементах группы;
- Колонна линия - группа – представлен как самая длинная центральная линия (колонна линия) прямоугольного контура, описанного на элементах группы.
- для каждого элемента схемы;
- только для первого и последнего элементов;
- не показывать.
Вдобавок для сборок можно выбирать стили.
Кроме того, может быть задана величина укорочения длины элемента (в процентном соотношении).
- Привязочные размеры – расстояния элементов от осей на схеме (если элемент лежит на оси, то нулевой размер не показывается);
- Высотные отметки – символы высотной отметки на схеме отображаются отдельно для каждой подгруппы;
- Размеры по осям – размеры от оси до оси элементов на схеме;
- Размеры высотных меток – дополнительные размерные линии элементов (на стороне схемы возле высотных меток); размеры создаются цепочкой от самой нижней до самой высокой отметки.
Если включено поле Комментарий, то заголовок (имя) добавляется к видам образмериваемого объекта. Заголовком может быть как текст (в одну или несколько строче), содержащий переменные, так и произвольного содержания. В этом поле находятся переменные, которые можно добавлять к комментарию в позиции курсора. Текст с переменными отобразится с комментарием в поле редактирования.
Доступны такие переменные:
%%Pos – в текст добавляется описание позиции;
%% Scale - в текст добавляется масштаб, например, 1:20;
%%Vname - в текст автоматически добавляется название вида или сечения.
- размещение текста в видовом экране;
- стиль текста;
- выравнивание (по правому краю, по центру , по левому краю).
- В этой части диалогового окна можно выбрать стили для следующих описаний и символов (обозначений), представленных в окончательных чертежах:
- Высотные отметки;
- Оси конструкции.
