Этот макрос используется для создания раскладки (распределения) прогонов на выбранном участке плоскости крыши. Распределенные элементы включают прогоны и фахверковые связи.
Диалоговое окно Раскладка прогонов доступно:
- в меню: Сталь > Типовые конструкции > Раскладка прогонов;
- из ленты: ASD - Модель > Типовые конструкции > Раскладка прогонов;
- на панели инструментов: Типовые конструкции > Раскладка прогонов
.
В области рисования щелчком мышки указывают:
- начальную точку первого прогона (P1);
- конечную точку первого прогона (P2);
- любую точку, лежащую на последнем прогоне (P3).

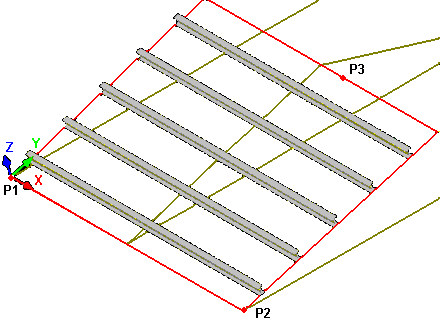

Три указанные точки (P1, P2 и P3) должны точно определять плоскость (они могут не лежать на одной прямой). Расположения этих трех точек определяют координатную систему (см. рисунок ниже):
- точка P1 – это начало координатной системы;
- точки P1 и P2 определяют направление оси X;
- точка P3 определяет направление оси Y.
Ось Z профиля прогона всегда перпендикулярна плоскости крыши.
После создания раскладки принимают, что все прогоны параллельны друг другу и они все одинаковой длины.

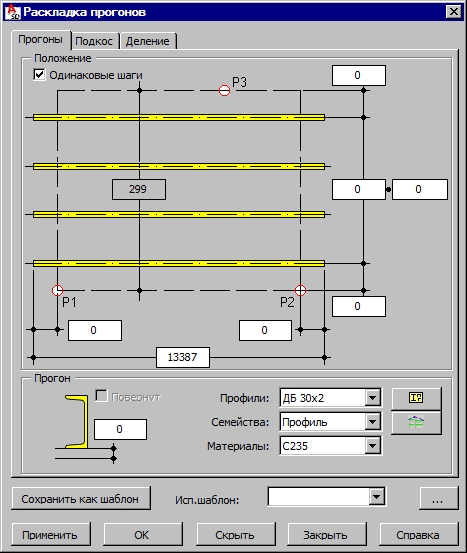

В верхней части закладки Прогоны содержатся опции для определения расположения разложенных прогонов относительно созданных точек P1, P2 и P3 (длина прогона, расстояния первого и последнего прогона от созданных линий раскладки прогонов).
Характеристики прогона:
- профили;
- материалы;
- семейства.
Профили, доступные в списке выбора, определяются в диалоговом окне Список профилей. Чтобы добавить профиль к списку доступных, нажимают на кнопку
. При этом открывается диалоговое окно Список профилей, где можно выбрать нужный профиль.
Семейства, доступные в списке подбора, определяются в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку
. При этом открывается диалоговое окно Диспетчер семейств, где можно выбрать нужное семейство.
- Повернуть – при выборе этой опции изменяют положение профиля прогона на плоскости крыши.
- Редактируемое поле используется для указания величины перемещения (расстояние между нижней плоскостью нижней полки прогона и плоскостью крыши).
