Здесь определяют геометрические характеристики многопролетной рамы.
Диалоговое окно Многопролетная рама доступно:
- в меню: Сталь > Типовые конструкции > Многопролётная рама;
- из ленты: ASD - Модель > Типовые конструкции > Многопролетная рама;
- на панели инструментов: Типовые конструкции > Многопролётная рама
;
В области нужно будет указать точку вставки.

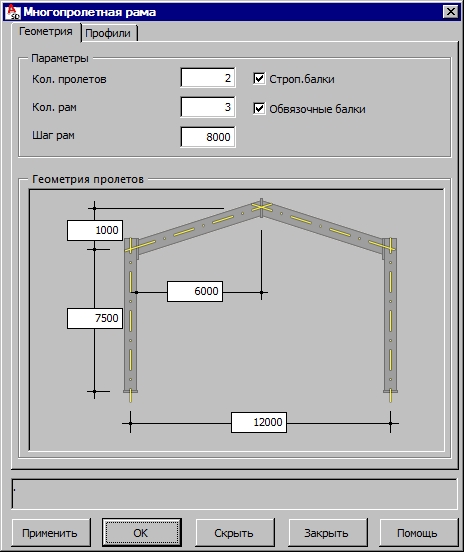

В верхней части диалогового окна могут определяются следующие параметры рамы:

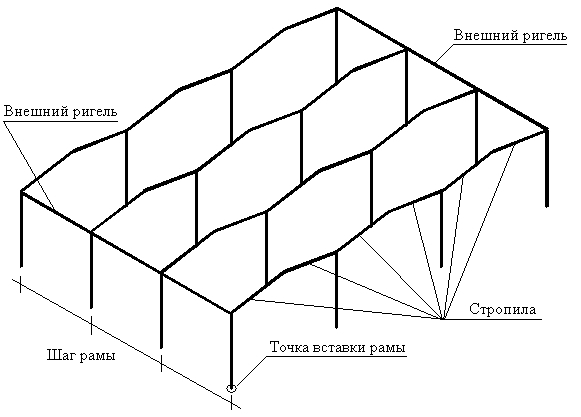

- количество пролётов;
- количество повторяющихся пролётов по длине;
- шаг рам по длине;
- Стропила – с помощью этой опции программа генерирует продольные на скатах крыши рамы;
- Обвязочные балки – с помощью этой опции программа генерирует продольные балки (ригели) между внешними точками рамы.
В нижней части диалогового окна задаются размеры пролёта рамы.
После того, как будут определены все геометрические характеристики рамы, можно будет перейти на закладу Профили.
