После определения размеров будущей рамы на закладке Геометрия переходят на закладку Профили.

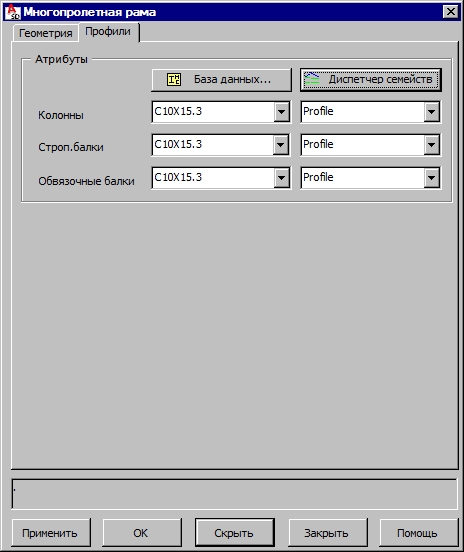

Опции, расположенные в диалоговом окне, показанном выше, позволяют создавать атрибуты для стержней созданной 3D рамы: профили стержней и типы семейств стержней.
Атрибуты создаются отдельно для каждого элемента рамы: колонн, стропил, и ригелей (два последних элемента важны, если в предыдущей закладке были выбраны опции Стропильные балки и Обвязочные балки).
В диалоговом окне Список профилей содержатся профили для каждого элемента рамы. Для того, чтобы добавить профиль к списку имеющихся профилей, нажмите на кнопку База данных. При этом открывается диалоговое окно Список профилей, где выбирается нужный профиль и добавляется в список доступных.
Семейства профилей, находящиеся в списке подбора для каждого типа элемента рамы, были созданы в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку Диспетчер семейств. При этом открывается диалоговое окно Диспетчер семейств, где можно выбрать нужное семейство и добавить его в список доступных.
Внизу диалогового окна расположены следующие кнопки;
- Применить – определенная рама генерируется на чертеже, диалоговое окно закрывается; это позволяет проверить, если 3D рама была создана правильно;
- OK – рама генерируется, а диалоговое окно закрывается;
- Скрыть – диалоговое окно для создания трехмерной рамы исчезает с экрана; чтобы восстановить его на экране, на клавиатуре нажимают на клавишу Esc;
- Закрыть – диалоговое окно закрывается, но рама не генерируется.
