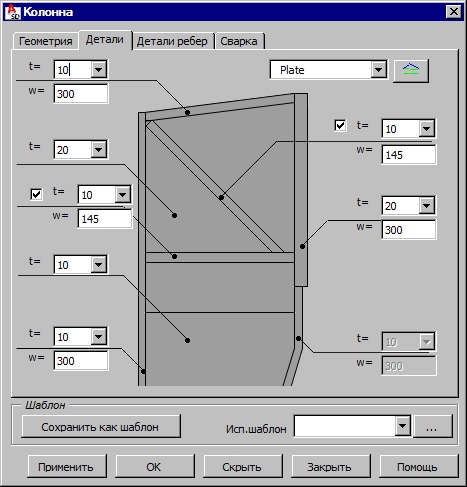

После создания размеров составной колонны и перехода на закладку Детали на экране появляется диалоговое окно, представленное ниже.

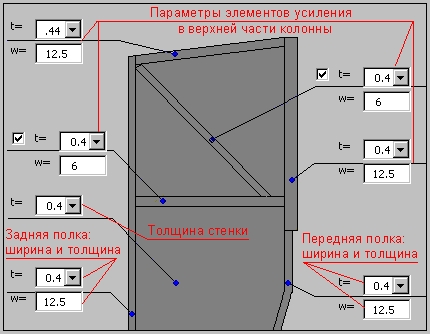

В этом окне определяются следующие величины:
- толщина и ширина задней полки;
- толщина и ширина передней полки;
- толщина и ширина укрепляющих элементов в верхней части колонны (защитной краевой накладки, пластины в голове колонны, наклонных и горизонтальных рёбер жёсткости).
В этом окне может быть выбрано семейство деталей. Семейства деталей, находящиеся в списке подбора, создаются в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку
. При этом открывается диалоговое окно Диспетчер семейств, где можно взять нужное семейство.
Прим.: Нет необходимости создавать все рёбра жёсткости в верхней части колонны. После активирования опций рядом с полями, в которых определяются размеры наклонных и горизонтальных рёбер жесткости, будут созданы выбранные элементы усиления.
После того, как здесь будут определены все необходимые параметры, можно будет перейти на закладку Сварка.
