Autodesk AutoCAD Structural Detailing - Steel предоставляет дополнительные опции для болтов:
Поиск отверстий без болтов в выбранных элементах или во всех конструкции
Чтобы получить доступ к этой опции, вводят команду _RBCS_inq_emptyholes в командной строке и выбирают элементы. Программа начинает поиск отверстий без болтов и выводит результаты поиска на экран.
Изменение направления сверления под систему координат элемента
Эта опция используется для выбора направления сверления независимо от текущей системы координат модели. Выбор направления сверления исходит от местной системы координат выбранного элемента.
Чтобы получить доступ к данной опции:
- выбирают опцию Отверстия/болты, указывают необходимые параметры и нажимают на кнопку Сверлить;
- выбирают объекты для сверления;
- затем в командной строке появится сообщение: "Укажите положение первого отверстия [подстроить направление под Элемент], указывают большую буквуЭ и выбирают объект. Затем высвечиваются две стрелки: красная (параллельно оси X местной системы координат профиля или выбранным краям пластины) и зеленая (указывает на направление сверления и изменяет положение в зависимости от выбранной опции). Можно выбрать одно из двух направлениий для пластин (+ Z и -Z) и одно из 4 направлений для профилей (+ Y -Y + Z и -Z).
Эта опция не работает:
- для гнутых профилей;
- если выбран край пластины или профиля, которые не являются прямоугольными;
- выбранный край пластины не должен лежать в плоскости, параллельной плоскости пластины (это очень важно при работе с гнутыми пластинами).
Изменение отверстий и болтов
Контекстное меню в диалоговом окне Инспектор объектов имеет 2 дополнительные команды, которые становятся доступными после выбора болта:
- Изменить болты - при выборе этой команды, открывается диалоговое окно Параметры болта, в котором можно изменять параметры болтов;

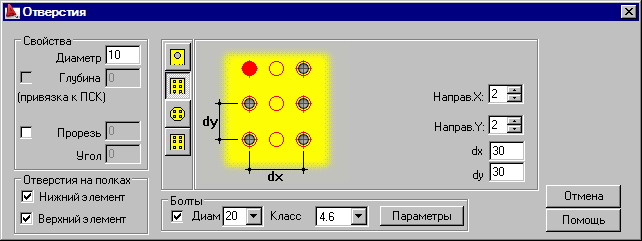

- Изменить отверстие - при выборе этой команды открывается диалоговое окно Отверстия, в котором есть кнопка Применить (см. рисунок ниже);
При нажатии на эту кнопку изменяются параметры болтов и отверстий, а также расстояние между ними при возможности одновременно просмотреть результаты изменений.
- Изменить свойства в диалоговом окне (на закладке Редактирование деталей) - при выборе отверстия и нажатия на эту кнопку открывается диалоговое окно Отверстия, где можно изменять диаметр и форму только этих, указанных отверстий. Этот параметр позволяет управлять по отдельности диаметром и формой отверстий в присоединяемых объектах.
