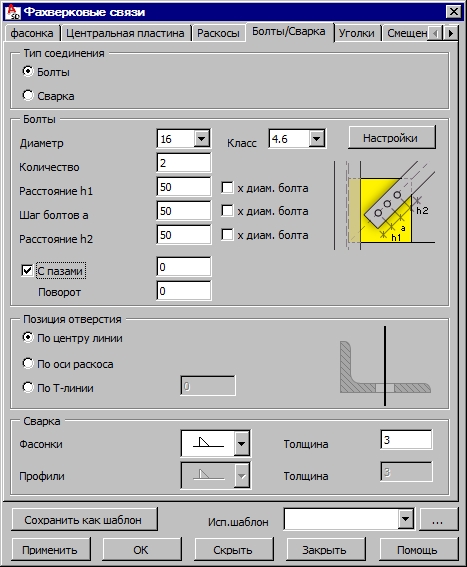

При выборе закладки Болты/Сварка на экране появляется диалоговое окно, показанное на рисунке ниже.
Опции в верхней части диалогового окна содержат подборку типов соединения для использования в созданных связях рамы: - Болты; - Сварка. В зависимости от сделанного выбора в диалоговом окне становятся доступными опции, необходимые для определения параметров соединения.
Для сварного соединения определяются следующие параметры:
- тип и толщина швов для фасонки;
- тип и толщина швов для профилей раскосов.
Для болтового соединения определяют следующие параметры:
- параметры болта:
диаметр и класс болта ; рядом расположена кнопка Настройки, при нажатии на которую открывается диалоговое окно Параметры болта.
число болтов;
расстояние h1 (см. рис. ниже); этот параметр может быть определён как величина, кратная диаметру болта (опция x диаметр болта активизирована);
расстояние между болтами (см. рис. ниже); этот параметр может быть определён как кратное диаметра болта (опция x диаметр болта активизирована);
расстояние h2 (см. рис. ниже); этот параметр может быть определён как величина, кратная диаметру болта (опция x диаметр болта активизирована);
при включении опции С пазами можно создавать овальные отверстия для болтов (в раскосах). Можно также дополнительно определить угол поворота для отверстий (относительно угла раскоса). Если выключена опция С пазами, то отверстия для болтов будут круглыми.
- расположение отверстий на профиле раскоса;
по средней линии раскоса;
по оси раскоса;
по линии T; должна быть указана величина параметра T (т.е. расстояние от полки профиля).
После создания параметров соединений становится также возможным определение параметров труб и реек (это зависит от опций, выбранных на закладках в диалоговом окне Фахверковые связи).
