Добавление уступа к линии крыши или подошве стены

Данная процедура используется для того, чтобы добавить уступ к линии крыши или подошве стены. Можно также добавить уступ в электронную таблицу данных "Линия крыши/Подошва" в палитре свойств.

Прим.: Данная опция доступна только в том случае, если линия крыши или подошва ранее не редактировалась. После в линию были внесены изменения, автоматическое добавление уступа с помощью данной опции невозможно.

1. Выберите стену.
2. Выберите вкладку "Стена"панель "Изменить"раскрывающийся список "Линия крыши/Подошва""Контекстное редактирование".

   Будет создан временный профиль, позволяющий редактировать геометрию линии крыши или подошвы.

3. Выберите вкладку "Контекстное редактирование"панель "Профиль""Добавить уступ".

   Если кнопка "Добавить уступ" недоступна, значит линия крыши или подошва ранее редактировалась.

4. Выберите линию крыши или подошву.

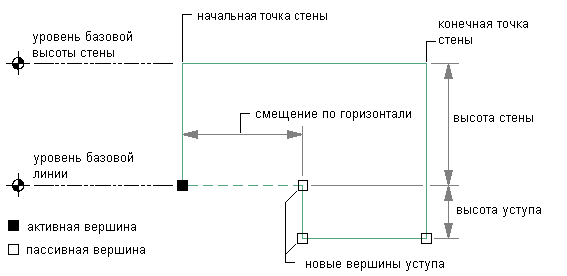

   Изменение подошвы стены путем добавления уступа.

   К линии добавляется третья вершина, посередине между 2 концами линии и в 4 футах от нее. Уступ строится от выбранной вершины по направлению ко второй вершине.

5. При необходимости продолжите редактирование линии крыши или подошвы.
6. Сохраните или отмените изменения.

   Если требуется…	то …
   восстановить линию крыши или подошву в ее исходной форме,	выберите вкладку "Контекстное редактирование"панель "Правка""Отмена".
   сохранить изменения, внесенные в линию крыши или подошву,	выберите вкладку "Контекстное редактирование"панель "Правка""Готово".
