Создание AD-размеров с пользовательскими параметрами

1. Откройте нужную для работы панель инструментов и выберите инструмент "AD-размеры".
   Прим.: Возможные альтернативные действия: щелкните вкладку "Главная"панель "Аннотации"раскрывающийся список "Размер""AD-размеры" или на вкладке "Аннотации"панели "Размеры" и выбрать на ней один из имеющихся инструментов размеров.
2. На палитре свойств разверните узел "Основные" "Общие".
3. Выберите стиль.
4. Укажите объекты или точки для проставления размера.

   Если требуется...	то...
   проставить размеры объектам, заданным в стиле AD-размера (создать ассоциативный размер),	выберите объекты.
   проставить размеры базовым точкам объектов, не заданных в стиле AD-размера (создать неассоциативный размер),	выберите несколько объектов.
   проставить размеры точкам привязки на объектах (создать ассоциативный размер),	убедиться, что привязка включена. Ввести в командную строку p (точки выбора) и выбрать точки на объектах, к которым будет выполняться привязка.
   проставить размеры неассоциативным точкам на чертеже (создать неассоциативный размер),	убедиться, что привязка отключена. Ввести в командной строке p (точки выбора) и выбрать точки на чертеже.

   Прим.: При добавлении AD-размера нельзя указать в одной команде объекты, заданные в стиле, и неассоциативные точки. При проставлении размера на чертеже при необходимости можно присоединить объекты и точки.


   Ассоциативные размеры стен

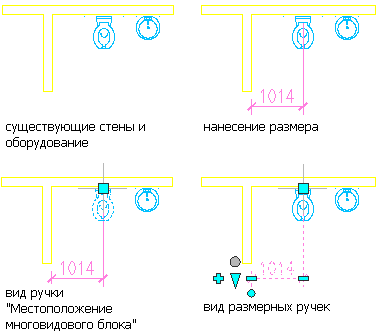

   Ассоциативный размер, указанный на многовидовом блоке

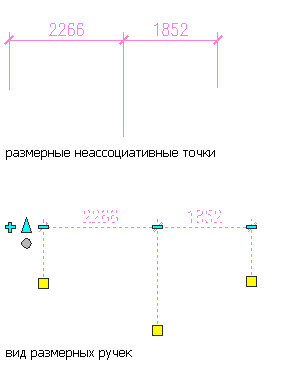

   Неассоциативные размеры

5. Нажмите клавишу Enter.
6. Задайте стиль, положение, угол поворота и направление нового размера.
