Создание элемента

Данная процедура используется для создания элемента.

1. На панели быстрого доступа нажмите кнопку "Диспетчер структуры проекта" .
2. На вкладке "Конструкции" найдите категорию "Элементы" или подкатегорию, в которую требуется добавить новый элемент.

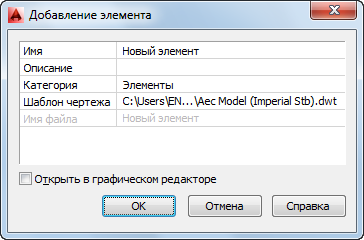

3. Откройте диалоговое окно "Добавить элемент" одним из следующих способов.
   • Щелкните правой кнопкой мыши на категории, в которую предстоит поместить новый элемент, и выберите "Создать""Элемент".
   • На панели в нижней части вкладки "Конструкции" нажмите . (Категория затем задается в диалоговом окне.)


4. Определите свойства элемента.

   Если требуется...	то...
   дать имя новому элементу,	введите имя. Если номер проекта используется в качестве префикса для имен файлов проекта, то здесь вводить префикс не надо. Полное имя вместе с префиксом отображается в поле "Имя файла".
   добавить описание к элементу,	нажмите на параметре "Описания", введите текст описания и нажмите "ОК".
   изменить категорию элемента,	выберите категорию из списка "Категория". По умолчанию предлагается категория, выбранная в пункте 3.
   выбрать другой шаблон файла,	нажмите и проведите поиск нового шаблона. По умолчанию используется стандартный шаблон, заданный в проекте для элементов.

5. Если требуется работать с данным элементом сразу же, выберите "Открыть" в графическом редакторе.
6. Нажмите "OK".
7. При необходимости отредактируйте элемент.
   • Добавить к элементу объекты.
   • Свяжите ссылками с элементом другие элементы.
8. Закройте элемент одним из следующих способов:
   • Щелкните правой кнопкой мыши на элементе в Диспетчере чертежей и выберите "Закрыть".
   • Щелкните "Закрыть" " Текущий чертеж".
9. Нажмите "Да", если необходимо сохранить изменения в чертеже.
