Данные для радиаторов в файлах BDH взяты от изготовителей радиаторов, из приложений, выполняющих расчеты отопительной нагрузки (таких как SOLAR COMPUTER Desktop), и программ проектирования, имеющихся на рынке радиаторов D A CH. К данным для радиаторов относятся длина, ширина, высота, наименование организации и имя элемента. Вначале следует импортировать файл BDH (.dat), а затем создать описания радиатора в каталоге MvParts (DEU).apc в AutoCAD MEP. Многовидовые элементы используются для моделирования размера и формы реальных предметов (например, радиаторов). В AutoCAD MEP мультивидовые элементы, такие как радиаторы, организованы по типу, и их данные сохраняются в каталогах элементов. Шаблон радиатора по умолчанию управляет графическим видом радиатора. Этот шаблон находится в папке \ProgramData\Autodesk\MEP 2014\rus\MEPContent\Global\MvParts\Plumbing\Radiators\Radiator Template_gbm.xml. Изменить внешний вид радиатора можно путем изменения шаблона. См. раздел "Сохранение элементов в каталоге и обращение к ним".
Для создания пользовательских элементов-радиаторов
- Выберите

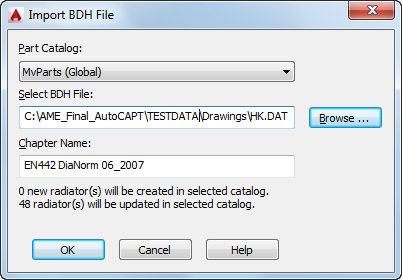

"Открыть" "Компоненты-радиаторы (BDH)". - В диалоговом окне "Импорт файла BDH" в разделе "Каталог элементов" выберите каталог мультивидовых элементов, в котором находятся нужные элементы.
- В разделе "Выбор файла BDH" найдите файл BDH (.dat) и выберите его.
Имя раздела обновляется: в нем отображается имя изготовителя из выбранного файла и целевое количество создаваемых или обновляемых элементов.
- Нажмите "OK".
Программа обновляет элементы в папке Plumbing
Radiator каталога многовидовых элементов в указанной папке. AutoCAD MEP организует элементы в соответствии с именами подразделов, указанных в файле BDH, а также обновляет существующие радиаторы.
