Добавление фитинга воздуховода вручную

Добавьте фитинги воздуховода, отличные от указанных пользователем в воздуховоде трассировки.

Программа AutoCAD MEP добавляет фитинги по мере рисования участка воздуховода в соответствии с фитингами по умолчанию, заданными с помощью настроек трассировки воздуховода. Также можно вручную добавлять фитинги для существующих сегментов и участков воздуховода. Можно также в любой точке добавить фитинг, от которого требуется начать сегмент или участок, или адаптировать присоединение к элементу.

В настройках трассировки указаны обычные фитинги, используемые в большинстве случаев для добавления в компоновки воздуховодов. Но принятый по умолчанию каталог элементов воздуховода содержит множество других фитингов, которые пользователь может применять.

Добавление фитинга воздуховода вручную

1. Чтобы выбрать фитинг, в рабочем пространстве ОВК выберите вкладку "Главная" панель "Создание" раскрывающийся список "Фитинг воздуховода" Фитинг воздуховода .
   Совет: Можно также использовать инструментальную палитру "Фитинг".
2. На палитре свойств "Общие" щелкните изображение элемента рядом с полем "Элемент".
3. В диалоговом окне "Выбор элемента" выберите элемент из каталога.

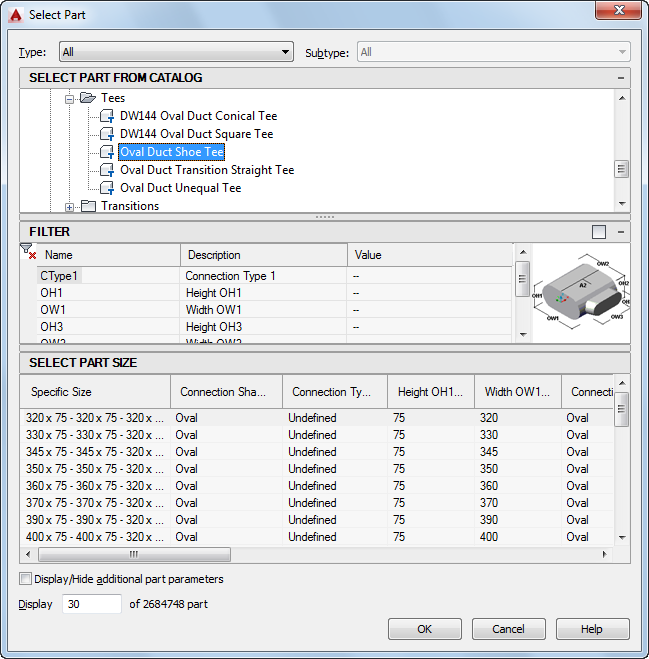

   Диалоговое окно "Выбор элемента"

   В разделе "Выбор элемента из каталога" диалогового окна фитинги воздуховодов упорядочены по типу формы.

4. (Дополнительно) Чтобы развернуть содержимое таблицы параметров, выберите "Показать/Скрыть дополнительные параметры элемента".
5. С помощью фильтра можно отсортировать список элементов.
   Прим.: Элементы, которые можно выбрать, определяются в папках каталогов элементов и компонентов.
6. Выберите размер элемента.
7. На палитре свойств в разделе "Размещение" введите значение отметки.
   Прим.: При вставке фитинга в уже существующий участок воздуховода указывать отметку не требуется. Фитинг принимает значение отметки и настройки системы от участка воздуховода, в который он вставляется.
8. Укажите точку вставки на чертеже и задайте угол поворота с помощью компаса.

   Для вставки фитинга в существующий объект воздуховода можно использовать соединители на кривой или на конце воздуховода.

Прим.: Для снижения потери давления можно назначить фитингам поворотные направляющие лопатки. На виде в плане поворотные направляющие лопатки отображаются на фитинге в виде аннотаций.
