На палитре свойств доступно два параметра для настройки параллельных отводов: концентрический и постоянный радиусы. С помощью этих параметров можно указать тип радиуса отвода для параллельного участка короба.
Указание параллельных отводов на участке короба
Концентричность
Концентрический радиус отвода применяется только к базовому коробу. AutoCAD MEP автоматически вычисляет правильные значения внутреннего, среднего и внешнего радиусов, чтобы убедиться в том, что все значения радиуса соответствуют стандартным отраслевым значениям, равным 16", 24", 32" и 40" для каждого отвода короба.

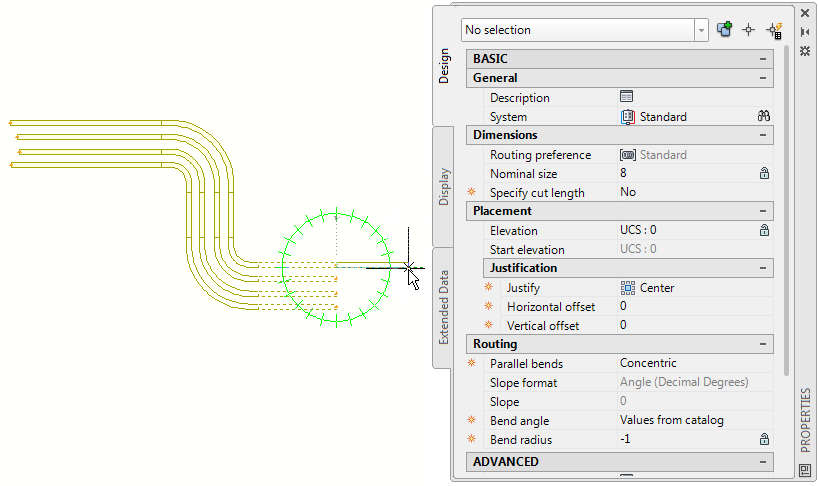

Концентричность
Постоянный радиус
В фиксированном радиусе используется значение радиуса отвода, заданное для всех отводов в параллельном участке короба. Для отводов на участке короба используются стандартные значения радиусов без настройки. При трассировке с постоянным радиусом все значения радиусов отводов равны 16".
Постоянный радиус
