Упражнение 4. Изменение смещенного положения метки

В ходе данного упражнения стиль меток будет изменен так, что метка при перетаскивании со своего исходного положения будет отображаться иначе.

Каждый стиль меток имеет два используемых по умолчанию формата: один применяется при создании метки в обычном месте, определяемом компоновкой, а другой - при перетаскивании метки из ее обычного местоположения. Способы управления смещенным положением стиля метки сходны со способами управления состоянием компоновки.

Это упражнение является продолжением раздела Упражнение 3. Управление видом метки с помощью слоев.

Перетаскивание метки из исходного положения

Прим.:

В этом упражнении используется файл Labels-5b.dwg с изменениями, внесенными в ходе выполнения предыдущего упражнения.

1. Увеличьте масштаб изображения так, чтобы была видна метка пикета 0+040 на трассе West Street (Западная улица). Щелкните на метке, чтобы выбрать ее и все остальные метки основных пикетов.
2. Щелкните на экранной ручке и перетащите ее в сторону от трассы.

   Теперь метка находится в смещенном положении. Текст и линия выноски отображаются красным цветом, так как для смещенного положения стиля метки установлено состояние "ПоСлою". Держите эту метку в поле зрения, чтобы видеть, как на ней будут отражаться вносимые в формат изменения.

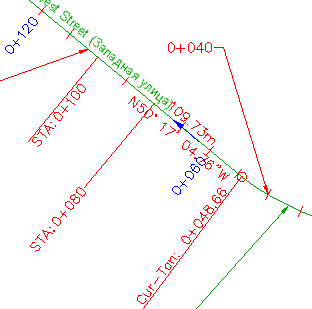

   Метка пикета 0+040 в смещенном положении

Изменение смещенного положения метки

1. В области инструментов на вкладке "Параметры" выберите "Трасса""Стили меток""Пикет""Основной пикет". Щелкните правой кнопкой мыши на стиле Perpendicular With Tick (Перпендикулярный с засечками). Выберите "Редактировать".
2. В диалоговом окне "Стили меток" нажмите кнопку мыши на вкладке "Состояние перемещения".

   В категориях "Выноска" и "Компоненты смещенного положения" обратите внимание на то, что всем свойствам "Цвет", "Тип линий" и "Вес линии" назначено состояние "ПоСлою" или "ПоБлоку". Эти параметры указывают на то, что, если метка находится в смещенном положении, она принимает эти свойства либо от слоя, которому принадлежит, либо от блока, который ее содержит.

   Совет:

   Поскольку область "Предварительный просмотр" не отображает смещенного положения метки, расположите окно "Создание стиля меток" таким образом, чтобы метка в смещенном положении была видна на чертеже. Каждый раз при изменении какого-либо свойства метки можно нажать "Применить", чтобы увидеть результат изменения.

3. В области "Компоненты смещенного положения" измените значение "Отображение" на "С сохранением компоновки". Нажмите кнопку "Применить".

   Восстанавливаются исходные параметры свойств компоновки метки, а все остальные средства управления стилями в этой области отключаются. Этот тип формата для смещенного положения прост в использовании, но он подходит не ко всем типам меток. В частности, обратите внимание на то, что не во всех случаях смещенного положения должным образом выполняется подгонка линии выноски.

4. Снова выберите для параметра "Отображение" значение "Сгруппированный текст". Нажмите кнопку "Применить".

   Если метка содержит текст, состоящий из нескольких строк, параметр "Сгруппированный текст" определяет их горизонтальное расположение в виде компактного блока. Это видно, если попытаться перетащить одну из меток кривых с ее местоположения, определяемого компоновкой.

5. Измените каждое из следующих значений свойств. Чтобы видеть результаты изменений, нажимайте "Применить" после изменения каждого параметра.
   • Тип выноски: Сплайновая линия выноски
   • Видимость границ: Истина
   • Тип рамки: Прямоугольная со скругленными углами
   • Зазор между границей и выноской: 2,0 мм
   • Прикрепление линии выноски: Верхняя часть верхней линии
6. Применив все изменения, которые необходимы для метки в смещенном положении, нажмите "OK".

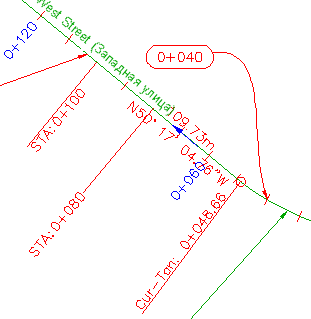

   Смещенное положение метки с внесенными изменениями: метка основного пикета 0+040

   Прим.:

   Для восстановления исходного формата смещенной метки щелкните на ручке .

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 5. Изменение стиля меток объектов.
