Упражнение 5. Изменение стиля меток

В ходе данного упражнения будет показано несколько способов изменения стилей меток.

В зависимости от типа метки, которая подлежит изменению, а также в зависимости от количества меток этого типа, которые необходимо изменить, вносить изменения в стили меток можно на следующих уровнях:

• Единичные объекты меток, включая метки кривых и прямых участков трассы.
• Группы объектов меток, включая метки пикетов трассы и точек геометрии.
• Отдельные объекты метки, являющиеся частью группы, такие как единичная метка пикета трассы.
• Объекты, снабженные метками в индивидуальном порядке в списке "Навигатора", включая участки, точки и объекты трубопроводной сети.

  Сведения об изменении стилей меток площади участков с использованием вида списка "Навигатор" приведены в разделе Упражнение 1. Создание таблицы площади участка.

Это упражнение является продолжением темы раздела Упражнение 4. Изменение смещенного положения метки.

Изменение стиля меток отдельного объекта метки

Прим.:

В этом упражнении используется чертеж Labels-5b.dwg с изменениями, внесенными в ходе предыдущего упражнения; также можно открыть чертеж Labels-5c.dwg из папки учебных пособий по чертежам.

1. Выполните панорамирование и зумирование области в конце тупика West Street (Западная улица).
2. Щелкните на красной метке кривой между пикетами 0+200 и 0+220 на трассе West Street (Западная улица).

   Ручки отображаются на метке кривой, но другие метки при этом не выбираются. Эта метка является единственным объектом-меткой, который не входит в состав группы меток.

3. Щелкните на этой метке правой кнопкой мыши. Выберите из контекстного меню "Свойства".
4. На палитре "Свойства" обратите внимание на то, что в списке "Стиль метки кривой" можно выбрать значение "Стиль меток общих кривых". Общие стили можно применять к меткам линий и кривых, аннотирующим сегменты трассы, профиля или участка. Выберите "Стиль меток общих кривых""Только радиус".

   Отдельный стиль меток кривых изменяется, но другие метки кривых на данном тупике остаются без изменений.

5. Нажмите клавишу ESC для отмены выбора метки.

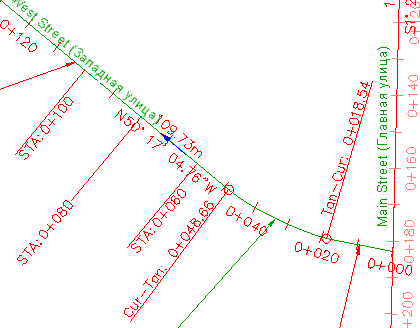

   Измененный стиль метки кривой

Изменение стиля меток для группы объектов меток

1. Щелкните на метке пикета 0+220.

   На всех метках пикетов отображаются ручки, указывающие на то, что метка пикета 0+220 является частью группы меток пикетов.

2. Щелкните на этой метке правой кнопкой мыши. Выберите из контекстного меню "Свойства".
3. На палитре "Свойства" в списке "Стиль меток основного пикета" выберите значение Parallel With Tick (Параллельный с засечками).

   Данный стиль меток изменяется для всех меток основных пикетов на трассе West Street (Западная улица).

4. Нажмите клавишу ESC для отмены выбора меток основного пикета.

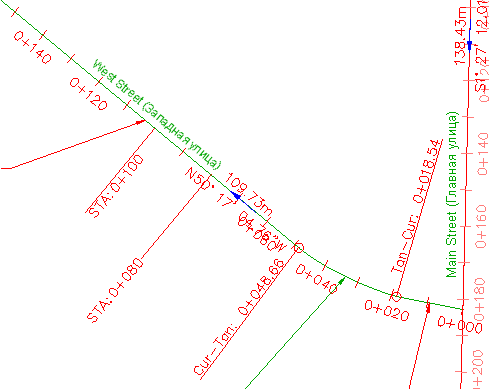

   Измененный стиль группы меток основных пикетов

Изменение стиля меток для отдельного объекта, являющегося частью группы

1. Нажмите клавишу CTRL и щелкните на метке пикета 0+060.

   Экранная ручка отображается только на метке 0+060. Остальные метки основных пикетов не выбраны.

2. Щелкните на этой метке правой кнопкой мыши. Выберите из контекстного меню "Свойства".
3. На палитре "Свойства" в списке "Стиль меток основного пикета" выберите значение Perpendicular With Line (Перпендикуляр к линии).

   Стиль меток изменяется только для метки пикета 0+060. Остальные метки основных пикетов на трассе West Street (Западная улица) сохраняют текущий стиль.

4. Нажмите клавишу ESC для отмены выбора метки.


   Измененный стиль метки пикета: только STA: 0+060

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 6. Создание стиля меток, ссылающегося на другой объект.
