Упражнение 1. Упрощение проекции объекта здания

В этом упражнении команда пошагового смещения характерной линии используется для создания упрощенной проекции объекта, от которой осуществляется профилирование.

На чертеже, используемом в данном учебном пособии, отображается строительная площадка в двух вертикально расположенных видовых экранах. В правом видовом экране строительная площадка отображается как вид в плане. В правом видовом экране осуществляется проектирование строительной площадки. В левом видовом экране строительная площадка отображается как вид модели. Этот видовой экран используется для просмотра состояния проекта по мере выполнения работы.

Создание характерной линии пошагового смещения

1. Откройте чертеж Grading-6.dwg, который находится в папке учебных пособий по чертежам.
2. В командной строке введите OffsetGapType. В качестве значения введите 1.

   Переменная OffsetGapType управляет обработкой потенциальных промежутков между сегментами при смещении замкнутых полилиний, таких как характерная линия строительной площадки. При установке "1" в качестве значения этой переменной промежутки заполняются скругленными сегментами дуги, причем радиус каждого сегмента дуги равен расстоянию смещения.

3. Выберите вкладку "Главная" панель "Создать проектные данные" раскрывающийся список "Характерная линия" "Создать характерную линию по пошаговому смещению".
4. В командной строке введите 1.5 в качестве значения расстояния смещения.
5. При появлении запроса о выборе характерной линии в правом видовом экране щелкните на синей характерной линии, представляющей строительную площадку,
6. При появлении запроса об определении стороны для смещения щелкните за пределами строительной площадки.
7. В командной строке введите G для определения значения уклона. В качестве значения уклона введите -1.
8. Нажмите клавишу ENTER для завершения команды.

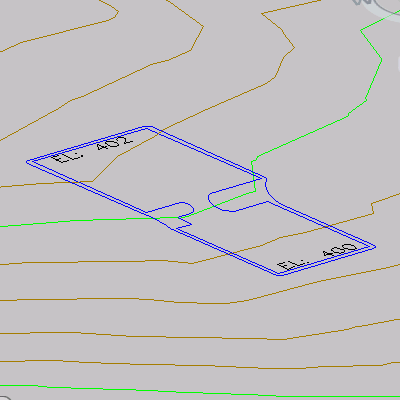

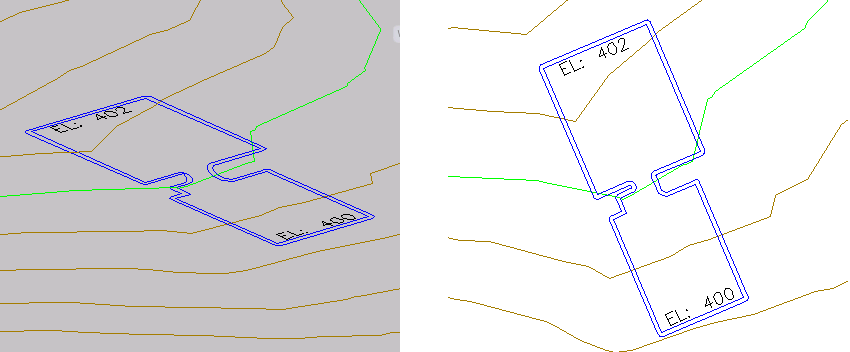

   Отображается характерная линия пошагового смещения. Обратите внимание на то, что в левом видовом экране с левой стороны пандуса кривая характерной линии пошагового смещения плохо сформирована. Поскольку эта линия является независимой характерной линией, можно использовать инструменты редактирования характерной линии для уточнения решения.



Добавление скруглений к характерной линии

1. Выберите вкладку "Редактирование" панель "Редактировать геометрию" "Сопряжение".
2. При появлении запроса о выборе объекта щелкните на характерной линии смещения.
3. В командной строке введите R для определения радиуса скругления. В качестве значения радиуса введите 15.000.
4. С каждой стороны пандуса щелкните на остром внутреннем угле характерной линии смещения.

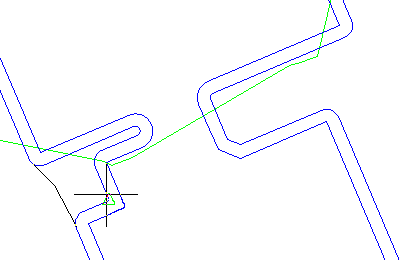

   При перемещении курсора поверх характерной линии зеленый треугольник выделяет углы, которые могут быть скруглены, и производится предварительный просмотр скругления. На приведенном ниже изображении в качестве примера показан угол, на котором необходимо произвести щелчок мышью.



   Скругление применяется к характерной линии. В левом видовом экране обратите внимание на то, что скругление использует отметки, полученные от характерной линии, и плавно интерполирует отметки вдоль длины скругления.


5. Нажмите клавишу ENTER дважды для завершения команды.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Профилирование на основе проекции объекта здания для поверхности.
