Упражнение 2. Профилирование из проекции объекта здания на поверхность

В этом упражнении осуществляется профилирование от упрощенной смещенной проекции объекта к существующей поверхности грунта.

Характерная линия пошагового смещения имеет значительно более простую геометрию по сравнению с оригинальной проекцией объекта. Упрощенная геометрия характерной линии приводит к значительно более простому профилированию по сравнению с оригинальной проекцией объекта.

Это упражнение является продолжением темы раздела Упражнение 1. Упрощение проекции здания.

Создать группу профилирования и задать параметры создания профилирования

Прим.:

В этом упражнении используется чертеж Grading-6.dwgс изменениями, внесенными в ходе выполнения предыдущего упражнения.

1. Выберите вкладку "Главная" панель "Создать проектные данные" раскрывающийся список "Объект профилирования" "Инструменты создания профилирования".
2. В панели "Инструменты профилирования" выберите "Определить группу объектов профилирования".
3. В диалоговом окне "Выбор группы объектов профилирования" в поле "Имя площадки" проверьте выбор площадки Grading - Building Pad.
4. В поле "Имя группы" выберите "Создать группу объектов профилирования".
5. В диалоговом окне "Создать группу объектов профилирования" в поле "Имя" введите "Профилирование откоса с помощью характерных линий".
6. Дважды нажмите "OK".
7. В панели "Инструменты профилирования" выберите "Задать целевую поверхность".
8. В диалоговом окне "Выбрать поверхность"проверьте выбор существующей поверхности грунта. Нажмите "OK".
9. В панели "Инструменты профилирования" выберите "Выбрать набор критериев".
10. В диалоговом окне "Выберите набор критериев" проверьте выбор значения "Basic Set" (Базовый набор). Нажмите "OK".
11. В списке "Выбор критериев профилирования" выберите Grade To Surface .

Создание профилирования

1. Выберите "Создать объект профилирования".
2. В ответ на запрос о выборе объекта щелкните на синей характерной линии, которая смещена относительно строительной площадки.
3. В ответ на запрос о выборе стороны профилирования щелкните снаружи характерной линии смещения.
4. Нажмите клавишу ENTER, чтобы смоделировать профилирование по всей длине характерной линии.
5. Нажмите клавишу ENTER, чтобы принять предлагаемый по умолчанию формат выемки откоса.
6. Нажмите клавишу ENTER, чтобы подтвердить предлагаемое по умолчанию значение откоса выемки (2.00:1).
7. Нажмите клавишу ENTER, чтобы принять предлагаемый по умолчанию формат откоса насыпи.
8. Нажмите клавишу ENTER, чтобы подтвердить предлагаемое по умолчанию значение откоса насыпи (2.00:1).
9. Нажмите клавишу Esc для завершения выполнения команды.

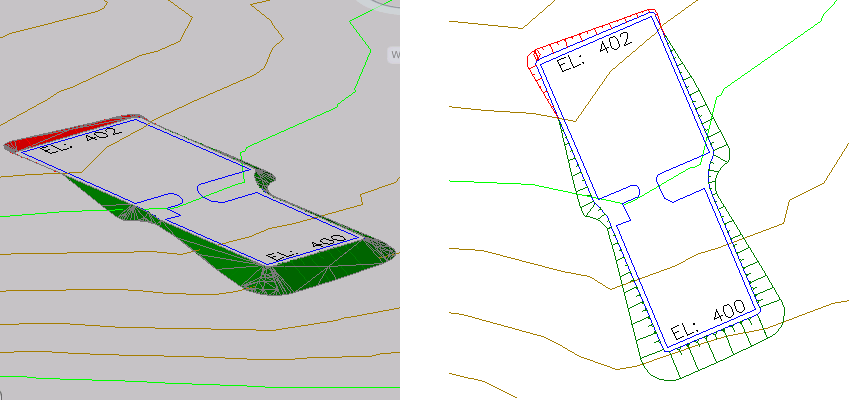

   Характерная линия пошагового смещения наклонена относительно существующей поверхности грунта. Обратите внимание на то обстоятельство, что хотя откос выемки и откос насыпи изображаются красным и зеленым цветом, они по-прежнему представляют собой открытые области внутри группы объектов профилирования. В следующем упражнении производится заполнение этих областей и применяются надлежащие стили профилирования.



Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 3. Заполнение отверстий в профилировании.
