В данном учебном пособии показывается, каким образом следует выполнять профилирование вокруг проекции объекта здания, которое имеет сравнительно сложную геометрию и изменения в отметке.

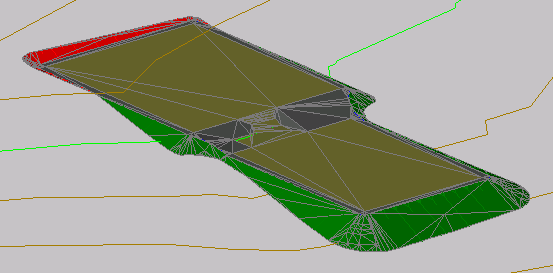

На чертеже, использованном в данном учебном пособии, имеются поверхность и строительная площадка, состоящая из двух ярусов, соединенных небольшим пандусом. Отметка верхней части строительной площадки составляет 402 фута, отметка нижней части - 400 футов.
Профилирование проекции, также известное под названием "профилирование откоса", включает в себя проецирование откоса с характерной линии на определенную цель. Цели профилирования проекции включают в себя пересечение с поверхностью или определенное расстояние, отметку или разность отметок. Пандус, соединяющий два яруса, состоит из дуг и внутренних углов, которые усложняют план профилирования. Простое применение профилирования проекции, демонстрация которого была произведена в упражнении "Создание профилирования", приведет к профилированию с наложениями.
Работая с этим учебным пособием, можно научиться тому, как следует создавать успешное решение в области профилирования для сценариев подобного уровня сложности. После проработки этого учебного пособия перейдите к учебному пособию "Использование характерных линий для изменения профилирования", чтобы изучить порядок изменения профилирования с помощью инструментов редактирования характерной линии.AutoCAD Civil 3D
