Учебное пособие "Создание базовой модели коридора"

В этом учебном пособии демонстрируется создание базовой модели коридора на основе объектов AutoCAD Civil 3D.

Прим.:

В этих учебных пособиях используется конструкция коридора, построенная в результате выполнения упражнения "Создание конструкции".

С помощью коридоров можно создавать модели различных объектов, например магистралей, каналов и взлетно-посадочных полос. В этом учебном пособии рассматривается создание модели дороги в жилой зоне.

Модель коридора надстраивается над различными объектами и данными AutoCAD Civil 3D, в том числе над элементами конструкции, конструкциями, трассами, поверхностями и профилями, и использует их.

Объекты-коридоры создаются вдоль одной или нескольких трасс базовых линий путем размещения двумерного сечения (конструкции) с равными интервалами и создания соответствующих откосов, достигающих модели поверхности в местоположении каждого сечения.

Укажите базовую информацию о коридоре.

1. Откройте файл Corridor-1a.dwg, расположенный в папке чертежей учебного пособия.
2. Выберите вкладку Главная панель "Создать проектные данные" команду "Коридор".
3. В диалоговом окне "Создание коридора" задайте следующие параметры. Кроме того, можно использовать кнопки для выбора объектов на чертеже.

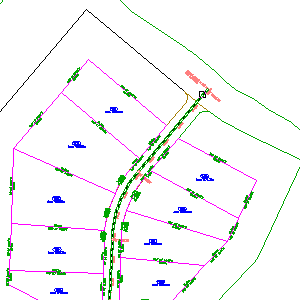

   • "Имя": First Street ("Первая улица")
   • "Трасса": First Street ("Первая улица")

   • "Профиль": Finished Grade Centerline - First Street ("Осевой проектный профиль - первая улица")

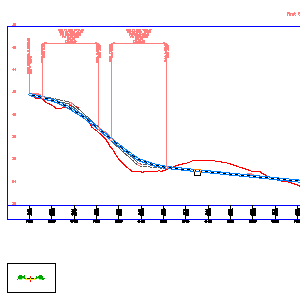

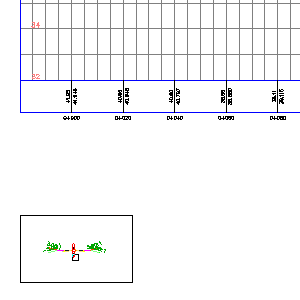

     (Во избежание загромождения вида профиля линии сетки удалены.)

   • "Конструкция": "Полное сечение главной дороги"

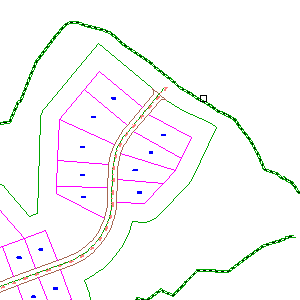

   • Целевая поверхность: EG

   • "Задать параметры базовой линии и областей": выбрано
4. Нажмите кнопку ОК.

Укажите базовую линию и параметры областей

1. В диалоговом окне Параметры базовой линии и областей перейдите к строке RG-Primary Road Full Section - (1) и ячейке Конечный пикет введите 0+440.00.
2. В ячейке "Частота" нажмите кнопку .
3. В диалоговом окне "Частота применения конструкций" в разделе "Применить конструкцию" в поле "Вдоль кривых" выберите параметр "С шагом приращения".
4. В поле "Приращение кривой" введите значение 3,000. Нажмите кнопку "ОК".
5. Нажмите "OK".
6. В диалоговом окне "Свойства коридора - Перестроить коридор" нажмите "Восстановить коридор".
   Прим.: Если диалоговое окно задачи не отображается, значит коридор уже построен.

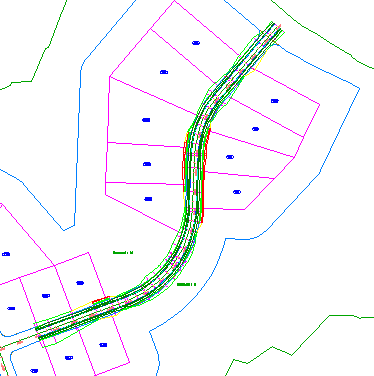

   Модель коридора построена и выглядит таким образом:



Для работы со следующим учебным пособием перейдите к разделу "Создание коридора с переходной полосой движения".
