Упражнение 4. Восстановление коридора и анализ результатов

В ходе выполнения этого упражнения заново задаются цели коридора, коридор восстанавливается, а затем изучается влияние уловных элементов конструкций на модель коридора.

Это упражнение является продолжением темы раздела Упражнение 3. Корректировка свойств условного элемента конструкции.

Задание целей и восстановление коридора

1. Откройте чертеж Assembly-2c.dwg, который находится в папке учебных пособий по чертежам.

   Этот чертеж содержит конструкцию коридора, спроектированную в результате выполнения трех предыдущих упражнений.

2. На чертеже щелкните коридор "Corridor - (1)".
3. Выберите вкладку "Коридор" панель "Изменить коридор" раскрывающийся список "Свойства коридора" "Свойства коридора".
4. В диалоговом окне "Свойства коридора" на вкладке "Параметры" выберите "Задать все цели".
5. В диалоговом окне "Соответствие целей" в столбце "Имя объекта" нажмите кнопку <Нажмите здесь для задания всех>.
6. В диалоговом окне "Выберите поверхность" щелкните "Существующая поверхность грунта".
7. Нажмите "OK" для закрытия диалоговых окон и восстановления коридора.

Анализ восстановленного коридора

1. На панели "Инструменты просмотра/редактирования сечения коридора" щелкните на значке для возврата к пикету 0+00.

   На первых нескольких пикетах к коридору применяется условие насыпи с относительно большой глубиной. В разделе Упражнение 2. Добавление условных элементов к конструкции коридора элемент конструкции ВыходНаРельефБермы был присоединен к условному элементу конструкции "Насыпь 5,00: 10000,00". Условие насыпи для этого пикета превышает 5,0001 фута, поэтому применяется элемент конструкции "ВыходНаРельефБермы".


2. Щелкните на значке восемь раз для перехода к пикету 2+00.

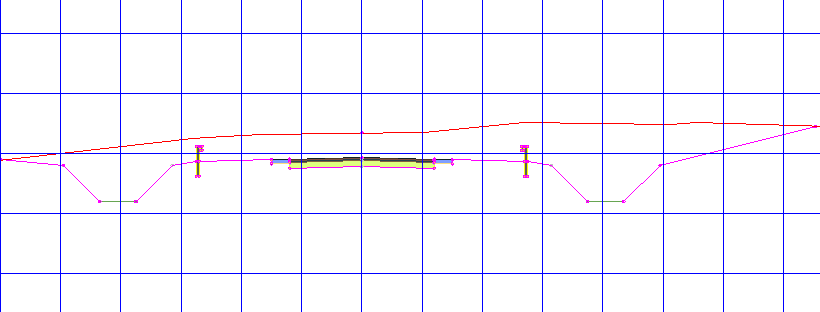

   Начиная с пикета 2+00, к коридору применяется условие выемки. Выемка на этом пикете меньше 5,0000 футов, поэтому после кювета применяется элемент конструкции DaylightOffsetToSurface.


3. Щелкните на значке еще раз.

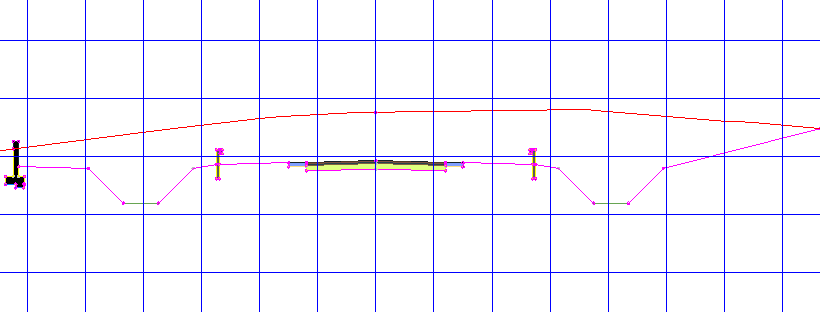

   Начиная с пикета 2+25, условие выемки превышает 5,0001 фута. В соответствии с заданными параметрами элементы конструкции "DaylightWidthSlope" и "ВертикальнаяПодпорнаяСтена" применяются после кювета.


4. Используйте кнопки для дальнейшего изучения условий выемки и насыпи вдоль коридора.

Дальнейшее изучение. Выполните рассмотренные операции применительно к правой стороне конструкции коридора. Рассмотрите результаты применения элементов конструкций с выходом на рельеф в различных сочетаниях с элементом конструкции "УсловнаяНасыпьИлиВыемка".

Для работы со следующим учебным пособием перейдите к разделу "Сохранение конструкций коридора и предоставление доступа к ним".
