Упражнение 2. Использование дочернего стиля меток

Данное упражнение посвящено созданию дочернего стиля меток, использующего по умолчанию параметры уже существующего (родительского) стиля меток.

В ходе выполнении изложенных ниже шагов будет создан стиль, являющийся дочерним по отношению к существующему стилю меток трассы, после чего будут изменены некоторые свойства этого дочернего стиля. После проверки полученных результатов некоторые из свойств дочернего стиля будут переопределены посредством свойств родительского стиля меток.

Это упражнение является продолжением темы раздела Упражнение 1. Создание стиля меток.

Создание дочернего стиля меток

Прим.:

В этом упражнении используется файл Labels-5a.dwg с изменениями, внесенными в ходе выполнения предыдущего упражнения.

1. Выполните панорамирование пикета 0+080 на трассе West Street (Западная улица).
2. Нажмите клавишу CTRL и щелкните на метке пикета 0+080. Щелкните правой кнопкой мыши. Выберите пункт "Свойства метки".
3. В палитре "Свойства", на вкладке "Проектирование" щелкните на значении для параметра "Стиль меток основного пикета". Выберите "Создать/редактировать" из списка.
4. В диалоговом окне "Стиль меток" измените стиль на "Перпендикулярный с линией".
   Прим.:

   Проверьте, что выбран стиль Perpendicular With Line, а не Perpendicular With Tick.

5. Щелкните на стрелке значка . Выберите "Создать дочерний объект для текущего набора выбранных элементов".
6. В диалоговом окне "Создание стиля меток" на вкладке "Информация" измените имя стиля с Perpendicular With Line [Child] (Перпендикулярный с линией [дочерний]) на Station Emphasis (Выделение пикетов).
7. На вкладке "Компоновка" в области "Имя компонента" выберите значение "Пикет" .
8. В области "Текст" задайте следующие параметры.
   • Высота текста: 5,00 мм
   • Присоединение: Посередине слева
9. Дважды нажмите "OK".

   Теперь пикет отмечается крупным текстом, прикрепленным к концу линии. Размер и расположение текста являются свойствами нового стиля Station Emphasis (Выделение пикетов). Содержимое текста, цвет и длина линии – это свойства родительского стиля "Перпендикулярный с линией".

10. Нажмите клавишу ESC для отмены выбора метки.
11. В окне чертежа нажмите клавишу CTRL и щелкните на метке 0+100. Измените ее стиль на Perpendicular With Line (Перпендикулярный с линией), используя палитру "Свойства".

    Обратите внимание, что в коллекции стилей, отображаемых в палитре "Свойства", новый стиль показан под своим родительским стилем. Это размещение можно также увидеть также в "Области инструментов" на вкладке "Параметры" в разделе "Трасса""Стили меток""Пикет""Основной пикет""Перпендикуляр к линии".

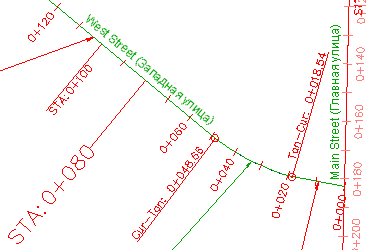

    Родительский (STA: 0+100) и дочерний (STA: 0+080) стили меток

    Обратите внимание на то, что на чертеже текст меток STA:0+080 и STA:0+100 имеет разные размеры, кроме того, текст и линия по-разному выровнены. Дочерний стиль наследует основные свойства родительского стиля, из которого он был создан. Если значение свойства изменяется в родительском стиле, это изменение также распространяется и на дочерний стиль. Если значение свойства изменяется в дочернем стиле, то это не будет отражаться на родительском стиле.

    При создании дочернего стиля было создано необходимое представление пикета, не оказывающее влияния на другие компоненты чертежа. Если вместо этого были бы изменены свойства родительского стиля, это привело бы к автоматическим изменениям вида всех остальных основных пикетов, относящихся к данному стилю.

    Далее нужно "заставить" родительский стиль переопределить установку для текста в дочернем стиле.

Переопределение дочернего стиля меток

1. В области инструментов на вкладке "Параметры" разверните коллекции "Трасса""Стили меток""Пикет""Основной пикет".
2. Щелкните правой кнопкой мыши стиль Perpendicular With Line (Перпендикулярный с линией). Выберите "Редактировать".
3. В диалоговом окне "Создание стиля меток" выберите вкладку "Сводка".
4. Разверните свойство "Компонент 1".
5. В строке "Текст: Высота", щелкните в столбце "Переопределение дочерних элементов".

   В столбце "Переопределение дочерних элементов" отображается значок , указывая на то, что прежде независимое свойство дочернего стиля было переопределено родительским элементом.

6. Нажмите кнопку "ОК".

   Обратите внимание на то, что в метках теперь используется один и тот же размер текста. Текст метки STA: 0+080 теперь имеет тот же размер, что и в метке STA: 0+000, так как свойство высоты текста родительского стиля переопределило соответствующее свойство дочернего стиля. Выравнивание линии осталось различным, так как точка прикрепления текста в дочернем стиле не была переопределена.

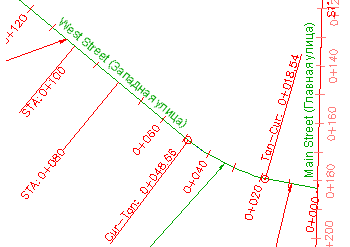

   Родительский (STA: 0+100) и дочерний (STA: 0+080) стили меток; размер текста дочернего стиля переопределен аналогичным свойством родительского стиля

Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 3. Управление видом метки при использовании слоев.
