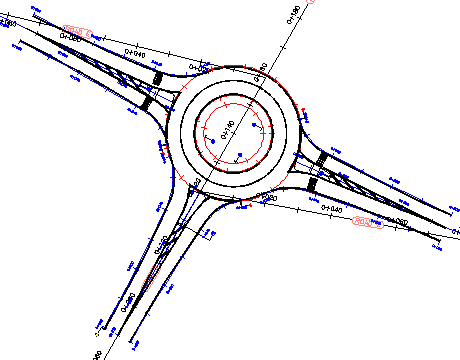

В данном упражнении будет задана центральная точка, осевые линии примыкающих дорог и параметры геометрии, на основе которых будет создан круговой перекресток.
Задание центральной точки кругового перекрестка и примыкающих дорог
- Откройте файл Roundabout-Create.dwg, расположенный в папке чертежей для учебных пособий.
- Выберите вкладку

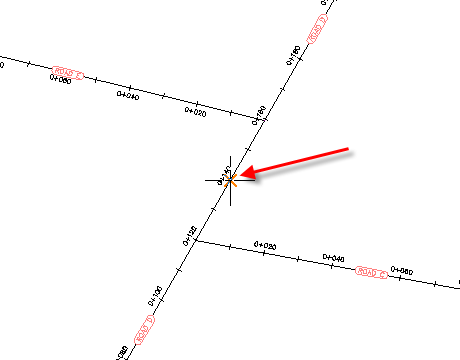

. - Чтобы задать центральную точку кругового перекрестка, в чертеже на трассе дороги D (ROAD D) щелкните пикет 0+140.

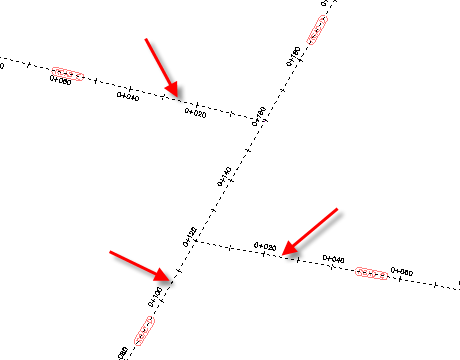

- Чтобы задать примыкающие дороги, щелкните дороги C, D и E, как показано на рисунке. Нажмите клавишу ENTER.
Задание параметров кругового участка
- В диалоговом окне "Создать круговой перекресток - Проезжая часть кругового участка" в разделе "Стандарт оформления" для параметра "Выбрать стандарт для круговых перекрестков" выберите US.
- В разделе "Стандартные параметры для импорта" выберите RG = 20. Прим.:
Элементы управления"Стандарт оформления" и "Стандартные параметры для импорта" позволяют применить к круговому перекрестку стандартные параметры. Дополнительные сведения см. в разделе Упражнение 4. Настройка стандартов проектирования и наборов параметров кругового перекрестка.
- В разделе "Параметры круговых перекрестков" задайте следующие параметры: Прим.:
При наведении курсора на каждый элемент управления обратите внимание на то, как соответствующий сегмент кругового перекрестка выделяется в области предварительного просмотра.
- Внешний радиус: 20
- Ширина проезжей части кругового участка: 8
- Ширина полосы укрепления: 3
- В разделе "Параметры разметки" задайте следующие параметры:
- Внешнее смещение: Выбрано; 0,5
- Внутреннее смещение: Выбрано; 0,5
- Ширина линии разметки: 0,3
- Количество полос движения для разметки: 2
- Ширина линий разметки полос движения: 0,2
- Тип линий разметки полос движения: ШТРИХОВАЯ
- Задайте параметры трассы:
- Площадка: Нет
- Стиль трассы: Круговой перекресток - Проезжая часть кругового участка
- Слой трассы: 0
- Префикс имени трассы: Roundabout
- Набор меток трассы: Круговой перекресток - Проезжая часть кругового участка
- В нижней части диалогового окна нажмите "Далее".
Задание параметров примыкающей дороги
- В диалоговом окне "Создать круговой перекресток - Примыкающие дороги" в разделе "Стандартные параметры для импорта" выберите RG = 20.
При изменении этой настройки раздел "Параметры примыкающих дорог" заполняется стандартными значениями. Способы изменения и сохранения этих значений для последующего использования см. в разделе Упражнение 4. Настройка стандартов и наборов параметров для проектирования круговых перекрестков.
- Задайте параметры трассы:
- Стиль трассы: Круговой перекресток - Примыкающая дорога
- Слой трассы: 0
- Префикс имени трассы: Approach_WE
- Набор меток трассы: Круговой перекресток - Примыкающая дорога
- В верхней части этого диалогового окна нажмите "Применить ко всем".
Эта операция заключается в применении указанных параметров к другим дорогам, примыкающим к круговому перекрестку. В верхней части этого диалогового окна можно с помощью кнопок "Назад" и "Далее" или с помощью раскрывающегося списка проверить параметры остальных примыкающих дорог.
- В нижней части диалогового окна нажмите "Далее".
Задание параметров островков безопасности
- В разделе "Стандартные параметры для импорта" выберите RG = 20.
- Нажмите "Применить ко всем".
- В верхней части страницы "Создать круговой перекресток - Островки безопасности" выберите в раскрывающемся списке "Примыкающая дорога с юга на север".
- В разделе "Параметры разделяющих островков" снимите флажок "Создать пешеходный переход (длина)".
В конце упражнения будут выявлены различия между примыкающей дорогой с юга на север и остальными дорогами.
- В нижней части диалогового окна нажмите "Далее".
Добавление дорожных знаков и дорожной разметки
- В разделе "Знаки", в строке J5 для параметра "Длина указателя" введите значение 10.
Параметр "Длина указателя" позволяет разместить линию выноски между блоком, представляющим верхнюю часть дорожного знака, и блоком, представляющим сам знак.
- В строке A25 для параметра "Расстояние" введите значение 60.
Параметр "Расстояние" позволяет размещать дорожные знаки на определенном расстоянии от внешней кромки кругового участка дороги. В данном упражнении дорожный знак кругового перекрестка будет размещен за 60 метров до въезда на круговой участок, а повторный знак — через 50 метров после съезда с кругового участка.
- В строке AB6 для параметра "Расстояние" введите значение 60.
- В разделе "Дорожная разметка", в строке "Линия "Уступи дорогу", в разделе "Тип линии" выберите ШТРИХОВАЯ.
- В разделе "Разметка пешеходного перехода" снимите следующие флажки:
Рисование
Разорвать
- Въезд
- Съезд
- Разорвать кромку островка безопасности на въезде
- Разорвать кромку островка безопасности на съезде
Прим.:На этой странице не нажимайте кнопку "Применить ко всем". Далее в этом упражнении будет выполнено сравнение принятых по умолчанию параметров дорожных знаков и разметки со значениями, введенными ранее.
Проверка компонентов кругового перекрестка
- Нажмите "Готово".
Круговой перекресток отображается на чертеже. Обратите внимание на то, что осевые линии трасс для примыкающих дорог у дорог E и C были созданы с использованием кривой, которая обеспечивает плавный переход от родительской трассы к примыкающей дороге.
Обратите внимание на то, что при выборе дороги D в качестве примыкающей только один ее конец был создан как примыкающая дорога. Когда трасса проходит через центральную точку кругового перекрестка, только конец этой трассы, выбранный щелчком мыши, добавляется в качестве примыкающей дороги. Сведения о добавлении другого конца в качестве отдельной примыкающей дороги см. в разделе Упражнение 2. Добавление примыкающей дороги к круговому перекрестку.
- Увеличьте изображение "Примыкающей дороги с юга на север".

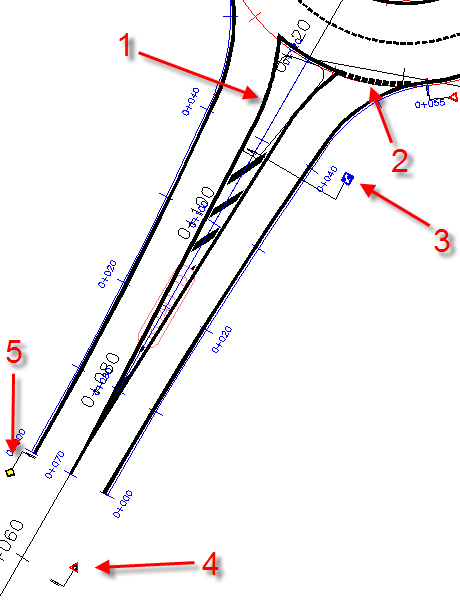

При сравнении этой примыкающей дороги с другими видно, что для параметров, заданных, но не примененных ко всем примыкающим дорогам, различаются элементы, представленные на следующей иллюстрации:
- Разделяющий островок не разделен.
- Линия "Уступи дорогу" показана штриховой линией.
- Дорожный знак J5 ("Держитесь правой стороны") имеет линию выноски, выходящую за границы геометрии кругового перекрестка.
- Дорожный знак A25 ("Приближение к круговому перекрестку") находится в 60 метрах от кромки кругового участка.
- Дорожный знак AB6 ("Выезд с кругового перекрестка") находится в 50 метрах от кромки кругового участка.
- В области инструментов на вкладке "Навигатор" разверните коллекцию
"Трассы". Трассы с префиксом Approach или Roundabout были созданы автоматически в ходе этого упражнения.
Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 2. Добавление примыкающей дороги к круговому перекрестку.
