Упражнение 2. Добавление примыкающей дороги к круговому перекрестку

В этом упражнении будет создана геометрия для другой примыкающей дороги, сохраняющей динамическую связь и с круговым перекрестком, и с заданной осевой линией трассы.

Выбор примыкающей дороги

1. Откройте файл Roundabout-Approach-Add.dwg, расположенный в папке чертежей учебного пособия.
2. Выберите вкладку "Главная" панель "Создать проектные данные" раскрывающийся список "Перекрестки" "Добавить примыкающую дорогу".

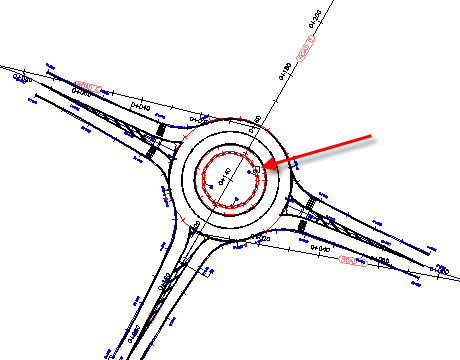

3. Щелкните трассу Roundabout_ISLAND.

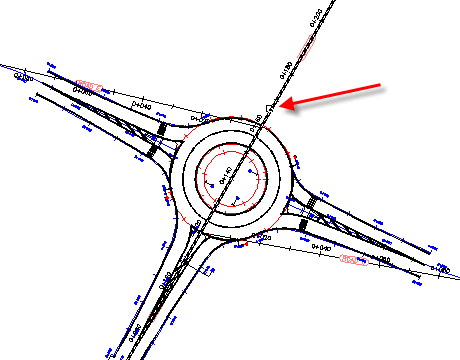

4. Щелкните дорогу D, которая находится к северу от кругового перекрестка.


   Когда в разделе Упражнение 1. Создание кругового перекрестка был создан круговой перекресток, дорога D была выбрана в качестве примыкающей, но к круговому перекрестку был добавлен только ее южный конец. Когда трасса проходит через центральную точку кругового перекрестка, только конец этой трассы, выбранный щелчком мыши, добавляется в качестве примыкающей дороги. В этом упражнении к круговому перекрестку будет добавлен другой ее конец.

5. Нажмите клавишу ENTER.

   Открывается диалоговое окно "Создать круговой перекресток - Примыкающие дороги". Это диалоговое окно используется для задания геометрии и свойств трассы тех дорог, которые пересекаются с круговым перекрестком.

Задание параметров примыкающей дороги

1. В диалоговом окне "Создать круговой перекресток - Примыкающие дороги" в разделе "Стандартные параметры для импорта" выберите RG = 20.

   При изменении этой настройки раздел "Параметры примыкающих дорог" заполняется стандартными значениями. Способы изменения и сохранения этих значений для последующего использования см. в разделе Упражнение 4. Настройка стандартов и наборов параметров для проектирования круговых перекрестков.

2. В разделе "Параметры примыкающих дорог" измените параметр "Длина клина расширения на въезде", присвоив ему значение 75.
3. Задайте параметры трассы:
   • Стиль трассы: Круговой перекресток - Примыкающая дорога
   • Слой трассы: 0
   • Префикс имени трассы: Approach_SN
   • Набор меток трассы: Круговой перекресток - Примыкающая дорога
4. В нижней части диалогового окна нажмите "Далее".

Задание параметров островков безопасности

1. В разделе "Стандартные параметры для импорта" выберите RG = 20.
2. В нижней части диалогового окна нажмите "Далее".

Проверка компонентов кругового перекрестка

Прим.:

На странице "Разметка и знаки" примите значения, принятые по умолчанию.

1. Нажмите "Готово".

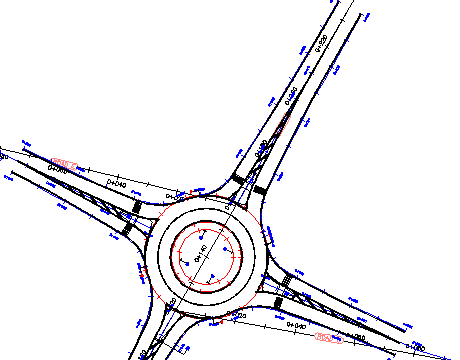

   Примыкающая дорога отображается на чертеже.


2. В области инструментов на вкладке "Навигатор" разверните коллекцию "Трассы".

   Трассы с префиксом Approach_SN (1) были созданы автоматически в ходе этого упражнения.

Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 3. Добавление поворотной полосы к круговому перекрестку.
