Создание дуг AutoCAD методом наилучшего вписывания

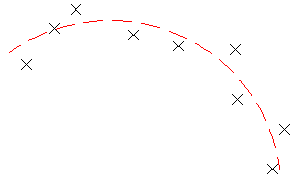

Вычисляется линия наилучшего вписывания, проходящая через точки. Затем в диалоговом окне можно исключить любую из заданных точек или выбрать точку прохождения.

Прим.: При использовании команд наилучшего вписывания для проектирования профиля используйте команду "Создать параболу" для вертикальных кривых.

Построение дуги наилучшего вписывания AutoCAD по точкам AutoCAD Civil 3D

1. Если строится дуга наилучшего вписывания для профиля, установите увеличение масштаба по вертикали стиля видов профиля равным 1. Для получения подробной информации см. раздел Создание и редактирование стилей вида профиля.
2. Выберите вкладку "Главная"панель "Рисование"раскрывающийся список "Наилучшее вписывание""Создать дугу наилучшего вписывания".
3. В диалоговом окне "Дуга наилучшего вписывания" выберите "По точкам COGO".
4. Выберите три или более точки. Введите г для выбора группы точек или н для ввода точек по номерам.

   Если выделить точки в окне чертежа, каждая регрессионная точка будет отмечена маркером Х белого цвета, и в реальном времени отобразится временная пунктирная дуга.

   Прим.: Необходимо выбрать не менее трех не лежащих на одной прямой точек регрессии.
5. Нажмите клавишу ENTER для завершения команды.
6. В окне "Панорама" используйте вид "Данные регрессионного анализа" для изменения точек регрессии.

   Если выделить строку вида "Данные регрессионного анализа", соответствующая точка регрессии в окне чертежа будет выделена красным цветом.

   Прим.: Когда создана дуга AutoCAD, она не сохраняет никакой связи с точками регрессии.
7. Построение дуги AutoCAD:
   • Щелкните для построения дуги и сохранения данных регрессионного анализа. Теперь можно использовать эти данные в качестве основы для построения других дуг.
   • Щелкните для построения дуги, очистки данных регрессионного анализа и закрытия вида "Данные регрессионного анализа".
8. Если требуется, преобразуйте линию AutoCAD в трассу или объект профиля.

Для построения дуги наилучшего вписывания AutoCAD по точкам AutoCAD

1. Если строится дуга наилучшего вписывания для профиля, установите увеличение масштаба по вертикали стиля видов профиля равным 1. Для получения подробной информации см. раздел Создание и редактирование стилей вида профиля.
2. Выберите вкладку "Главная"панель "Рисование"раскрывающийся список "Наилучшее вписывание""Создать дугу наилучшего вписывания".
3. В диалоговом окне "Дуга наилучшего вписывания" выберите "По точкам AutoCAD"
4. Выберите три или более точки AutoCAD.

   Если выделить точки в окне чертежа, каждая регрессионная точка будет отмечена маркером Х белого цвета, и в реальном времени отобразится временная пунктирная дуга.

   Прим.: Необходимо выбрать не менее трех не лежащих на одной прямой точек регрессии.
5. Нажмите клавишу ENTER для завершения команды.
6. В окне "Панорама" используйте вид "Данные регрессионного анализа" для изменения точек регрессии.

   Если выделить строку вида "Данные регрессионного анализа", соответствующая точка регрессии в окне чертежа будет выделена красным цветом.

   Прим.: Когда создана дуга AutoCAD, она не сохраняет никакой связи с точками регрессии.
7. Построение дуги AutoCAD:
   • Щелкните для построения дуги и сохранения данных регрессионного анализа. Теперь можно использовать эти данные в качестве основы для построения других дуг.
   • Щелкните для построения дуги, очистки данных регрессионного анализа и закрытия вида "Данные регрессионного анализа".
8. Если требуется, преобразуйте линию AutoCAD в трассу или объект профиля.

Для построения дуги наилучшего вписывания AutoCAD по существующим объектам

1. Если строится дуга наилучшего вписывания для профиля, установите увеличение масштаба по вертикали стиля видов профиля равным 1. Для получения подробной информации см. раздел Создание и редактирование стилей вида профиля.
2. Выберите вкладку "Главная" панель "Рисование" раскрывающийся список "Наилучшее вписывание" элемент "Создать дугу наилучшего вписывания".
3. В диалоговом окне "Дуга наилучшего вписывания" выберите "По объектам". Укажите параметры полигонального представления кривой и допуска высоты сегмента.
4. Выберите один или более объектов, перечисленных в командной строке.
   Прим.: Можно выбрать ряд типов объектов, перечисленных в командной строке.

   Если выделить объекты в окне чертежа, каждая точка регрессии будет отмечена маркером Х белого цвета, и в реальном времени отобразится временная пунктирная дуга.

   Прим.: Необходимо выбрать не менее трех не лежащих на одной прямой точек регрессии.
5. При выборе объекта-профиля укажите в диалоговом окне Задание диапазона пикетов начальный и конечный пикет.
6. Нажмите клавишу ENTER для завершения команды.
7. В окне "Панорама" используйте вид "Данные регрессионного анализа" для изменения точек регрессии.

   Если выделить строку вида "Данные регрессионного анализа", соответствующая точка регрессии в окне чертежа будет выделена красным цветом.

   Прим.: Когда создана дуга AutoCAD, она не сохраняет никакой связи с точками регрессии.
8. Построение дуги AutoCAD:
   • Щелкните для построения дуги и сохранения данных регрессионного анализа. Теперь можно использовать эти данные в качестве основы для построения других дуг.
   • Щелкните для построения дуги, очистки данных регрессионного анализа и закрытия вида "Данные регрессионного анализа".
9. Если требуется, преобразуйте линию AutoCAD в трассу или объект профиля.

Для построения дуги наилучшего вписывания AutoCAD посредством указания точек на экране

1. Если строится дуга наилучшего вписывания для профиля, установите увеличение масштаба по вертикали стиля видов профиля равным 1. Для получения подробной информации см. раздел Создание и редактирование стилей вида профиля.
2. Выберите вкладку "Главная"панель "Рисование"раскрывающийся список "Наилучшее вписывание""Создать дугу наилучшего вписывания".
3. В диалоговом окне "Дуга наилучшего вписывания" выберите "С помощью щелчка мышью на экране".
4. Выберите начальную точку и две другие точки.
   Прим.: Можно использовать для выбора точек команду ПРИВЯЗКА или прозрачные команды.

   Если выделить точки в окне чертежа, каждая точка регрессии будет отмечена маркером Х белого цвета, и в реальном времени отобразится временная пунктирная дуга.

   Прим.: Необходимо выбрать не менее трех не лежащих на одной прямой точек регрессии.
5. Нажмите клавишу ENTER для завершения команды.
6. В окне "Панорама" используйте вид "Данные регрессионного анализа" для изменения точек регрессии.

   Если выделить строку вида "Данные регрессионного анализа", соответствующая точка регрессии в окне чертежа будет выделена красным цветом.

   Прим.:

   Когда создана дуга AutoCAD, она не сохраняет никакой связи с точками регрессии.

7. Построение дуги AutoCAD:
   • Щелкните для построения дуги и сохранения данных регрессионного анализа. Теперь можно использовать эти данные в качестве основы для построения других дуг.
   • Щелкните для построения дуги, очистки данных регрессионного анализа и закрытия вида "Данные регрессионного анализа".
8. Если требуется, преобразуйте линию AutoCAD в трассу или объект профиля.
