Построение параболы наилучшего вписывания AutoCAD

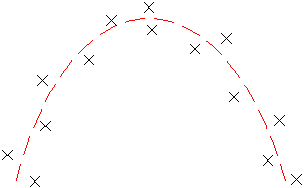

Вычисляется наиболее подходящая парабола, проходящая через точки. Затем в диалоговом окне можно исключить любую из заданных точек или выбрать точку прохождения.

Прим.: При использовании команд наилучшего вписывания для проектирования профиля используйте команду "Создать параболу" для вертикальных кривых. Дополнительные сведения приведены в разделе "Проектирование вертикальных кривых".

Для построения параболы наилучшего вписывания AutoCAD по существующим объектам

1. Если строится парабола наилучшего вписывания для профиля, установите увеличение масштаба по вертикали стиля видов профиля равным 1. Для получения подробной информации см. раздел Создание и редактирование стилей вида профиля.
2. Выберите вкладку "Главная" панель "Рисование" раскрывающийся список "Наилучшее вписывание""Создать параболу наилучшего вписывания".
3. В диалоговом окне "Парабола наилучшего вписывания" выберите "По объектам". Укажите параметры полигонального представления кривой и допуска высоты сегмента.
4. Выберите один или более объектов, перечисленных в командной строке.
   Прим.: Можно выбрать ряд типов объектов, перечисленных в командной строке.

   Если выделить объекты в окне чертежа, каждая точка регрессии будет отмечена маркером Х белого цвета, и в реальном времени отобразится временная пунктирная парабола.

   Прим.: Необходимо выбрать не менее трех не лежащих на одной прямой точек регрессии.
5. При выборе объекта-профиля укажите в диалоговом окне Задание диапазона пикетов начальный и конечный пикет.
6. Нажмите клавишу ENTER для завершения команды.
7. В окне "Панорама" используйте вид "Данные регрессионного анализа" для изменения точек регрессии.

   Если выделить строку вида "Данные регрессионного анализа", соответствующая точка регрессии в окне чертежа будет выделена красным цветом.

   Прим.: Когда создана парабола AutoCAD, она не сохраняет никакой связи с точками регрессии.
8. Построение параболы AutoCAD:
   • Щелкните для построения параболы и сохранения данных регрессионного анализа. Теперь можно использовать эти данные в качестве основы для построения других парабол
   • Щелкните для построения параболы, очистки данных регрессионного анализа и закрытия вида "Данные регрессионного анализа".
9. Если требуется, преобразуйте параболу AutoCAD в трассу или объект профиля.

Для построения параболы наилучшего вписывания AutoCAD посредством указания точек на экране

1. Если строится парабола наилучшего вписывания для профиля, установите увеличение масштаба по вертикали стиля видов профиля равным 1. Для получения подробной информации см. раздел Создание и редактирование стилей вида профиля.
2. Выберите вкладку "Главная", панель "Рисование", раскрывающийся список "Наилучшее вписывание""Создать параболу наилучшего вписывания".
3. В диалоговом окне "Парабола наилучшего вписывания" выберите "С помощью щелчка мышью на экране".
4. Выберите начальную точку и две другие точки.
   Прим.: Можно использовать для выбора точек команду ПРИВЯЗКА или прозрачные команды.

   Если выделить точки в окне чертежа, каждая точка регрессии будет отмечена маркером Х белого цвета, и в реальном времени отобразится временная пунктирная парабола.

   Прим.: Необходимо выбрать не менее трех не лежащих на одной прямой точек регрессии.
5. Нажмите клавишу ENTER для завершения команды.
6. В окне "Панорама" используйте вид "Данные регрессионного анализа" для изменения точек регрессии.

   Если выделить строку вида "Данные регрессионного анализа", соответствующая точка регрессии в окне чертежа будет выделена красным цветом.

   Прим.: Когда создана парабола AutoCAD, она не сохраняет никакой связи с точками регрессии.
7. Построение параболы AutoCAD:
   • Щелкните для построения параболы и сохранения данных регрессионного анализа. Теперь можно использовать эти данные в качестве основы для построения других парабол
   • Щелкните для построения параболы, очистки данных регрессионного анализа и закрытия вида "Данные регрессионного анализа".
8. Если требуется, преобразуйте параболу AutoCAD в трассу или объект профиля.
