Построение линии наилучшего вписывания AutoCAD

Вычисляется линия наилучшего вписывания, проходящая через точки. Затем в диалоговом окне можно исключить любую из заданных точек или выбрать точку прохождения.

Построение линии наилучшего вписывания AutoCAD по точкам AutoCAD Civil 3D

1. Если создается линия наилучшего вписывания для профиля, установите увеличение масштаба по вертикали стиля видов профиля равным 1. Для получения подробной информации см. раздел Создание и редактирование стилей вида профиля.
2. Выберите вкладку "Главная", панель "Рисование", раскрывающийся список "Наилучшее вписывание""Создать линию наилучшего вписывания".
3. В диалоговом окне "Линия наилучшего вписывания" выберите "По точкам COGO".
4. Выберите две или более точки. Введите г для выбора группы точек или н для ввода точек по номерам.

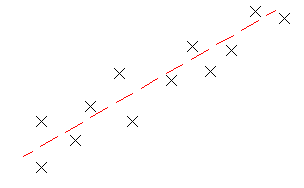

   Каждая точка регрессии, выделяемая в окне чертежа, будет отмечена маркером Х белого цвета, и в реальном времени отобразится временная пунктирная линия.

5. Нажмите клавишу ENTER для завершения команды.
6. В окне "Панорама" используйте вид "Данные регрессионного анализа" для изменения точек регрессии.

   Если выделить строку вида "Данные регрессионного анализа", соответствующая точка регрессии в окне чертежа будет выделена красным цветом.

   Прим.:

   Когда создана линия AutoCAD, она не сохраняет никакой связи с точками регрессии.

7. Построение линии AutoCAD:
   • Щелкните для построения линии и сохранения данных регрессионного анализа. Теперь можно использовать данные в качестве основы для построения других линий.
   • Щелкните для построения линии, очистки данных регрессионного анализа и закрытия вида "Данные регрессионного анализа".
8. Если требуется, преобразуйте линию AutoCAD в трассу или объект профиля.

Для построения линии наилучшего вписывания AutoCAD по точкам AutoCAD

1. Если создается линия наилучшего вписывания для профиля, установите увеличение масштаба по вертикали стиля видов профиля равным 1. Для получения подробной информации см. раздел Создание и редактирование стилей вида профиля.
2. Выберите вкладку "Главная", панель "Рисование", раскрывающийся список "Наилучшее вписывание""Создать линию наилучшего вписывания".
3. В диалоговом окне "Линия наилучшего вписывания" выберите " По точкам AutoCAD"
4. Выберите две или более точки AutoCAD.

   Каждая точка регрессии, выделяемая в окне чертежа, будет отмечена маркером Х белого цвета, и в реальном времени отобразится временная пунктирная линия.

5. Нажмите клавишу ENTER для завершения команды.
6. В окне "Панорама" используйте вид "Данные регрессионного анализа" для изменения точек регрессии.

   Если выделить строку вида "Данные регрессионного анализа", соответствующая точка регрессии в окне чертежа будет выделена красным цветом.

   Прим.:

   Когда создана линия AutoCAD, она не сохраняет никакой связи с точками регрессии.

7. Построение линии AutoCAD:
   • Щелкните для построения линии и сохранения данных регрессионного анализа. Теперь можно использовать данные в качестве основы для построения других линий.
   • Щелкните для построения линии, очистки данных регрессионного анализа и закрытия вида "Данные регрессионного анализа".
8. Если требуется, преобразуйте линию AutoCAD в трассу или объект профиля.

Для построения линии наилучшего вписывания AutoCAD по существующим объектам

1. Если создается линия наилучшего вписывания для профиля, установите увеличение масштаба по вертикали стиля видов профиля равным 1. Для получения подробной информации см. раздел Создание и редактирование стилей вида профиля.
2. Выберите вкладку "Главная" панель "Рисование" раскрывающийся список "Наилучшее вписывание" "Создать линию наилучшего вписывания".
3. В диалоговом окне "Линия наилучшего вписывания" выберите "По объектам"/ Укажите параметры полигонального представления кривой и допуска высоты сегмента.
4. Выберите один или более объектов, перечисленных в командной строке.
   Прим.: Можно выбрать ряд типов объектов, перечисленных в командной строке.

   Если выделить объекты в окне чертежа, каждая точка регрессии будет отмечена маркером Х белого цвета, и отобразится временная пунктирная линия.

5. При выборе объекта профиля укажите в диалоговом окне "Задание диапазона пикетов" начальный и конечный пикет.
6. Нажмите клавишу ENTER для завершения команды.
7. В окне "Панорама" используйте вид "Данные регрессионного анализа" для изменения точек регрессии.

   Если выделить строку вида "Данные регрессионного анализа", соответствующая точка регрессии в окне чертежа будет выделена красным цветом.

   Прим.: Когда создана линия AutoCAD, она не сохраняет никакой связи с точками регрессии.
8. Построение линии AutoCAD:
   • Щелкните для построения линии и сохранения данных регрессионного анализа. Теперь можно использовать данные в качестве основы для построения других линий.
   • Щелкните для построения линии, очистки данных регрессионного анализа и закрытия вида "Данные регрессионного анализа".
9. Если требуется, преобразуйте линию AutoCAD в трассу или объект профиля.

Для построения линии наилучшего вписывания AutoCAD посредством указания точек на экране

1. Если создается линия наилучшего вписывания для профиля, установите увеличение масштаба по вертикали стиля видов профиля равным 1. Для получения подробной информации см. раздел Создание и редактирование стилей вида профиля.
2. Выберите вкладку "Главная", панель "Рисование", раскрывающийся список "Наилучшее вписывание""Создать линию наилучшего вписывания".
3. В диалоговом окне "Линия наилучшего вписывания" выберите "С помощью щелчка мышью на экране".
4. Выберите начальную и еще одну любую точку.
   Прим.: Можно использовать для выбора точек команду ПРИВЯЗКА или прозрачные команды.

   Каждая точка регрессии, выделяемая в окне чертежа, будет отмечена маркером Х белого цвета, и в реальном времени отобразится временная пунктирная линия.

5. Нажмите клавишу ENTER для завершения команды.
6. В окне "Панорама" используйте вид "Данные регрессионного анализа" для изменения точек регрессии.

   Если выделить строку вида "Данные регрессионного анализа", соответствующая точка регрессии в окне чертежа будет выделена красным цветом.

   Прим.: Когда создана линия AutoCAD, она не сохраняет никакой связи с точками регрессии.
7. Построение линии AutoCAD:
   • Щелкните для построения линии и сохранения данных регрессионного анализа. Теперь можно использовать данные в качестве основы для построения других линий.
   • Щелкните для построения линии, очистки данных регрессионного анализа и закрытия вида "Данные регрессионного анализа".
8. Если требуется, преобразуйте линию AutoCAD в трассу или объект профиля.
