Используйте ленту Компоновка профиля напорной трубопроводной сети для работы с напорными трубопроводными сетями в виде профиля.
Для доступа к ленте "Компоновка профиля напорной трубопроводной сети" выберите сеть на чертеже. Отобразится лента Напорные трубопроводные сети. На панели Редактирование выберите команду Редактировать сеть

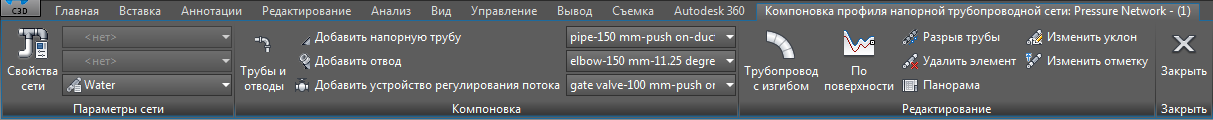

Инструменты компоновки профиля
.
Прим.: Напорная трубопроводная сеть должна существовать в виде профиля перед открытием ленты Компоновка профиля напорной трубопроводной сети.
На панели "Параметры сети" доступны следующие команды:
- Параметры сети: редактирование свойств напорной трубопроводной сети.
- "Опорная поверхность": определение опорной поверхности, которая используется для установки отметки напорной трубопроводной сети.
- "Опорная трасса": указание опорной трассы, которая предоставляет сведения о пикете и смещении для напорной трубопроводной сети.
- Список элементов напорной трубопроводной сети: определение списка элементов напорной трубопроводной сети, содержащего элементы, которые доступны в процессе компоновки.
На панели Компоновка доступны следующие команды:
- "Трубы и отводы": создание сегментов труб напорной сети в виде профиля и вставка вертикальных отводов при изменении направления.
- "Добавить напорную трубу": добавление напорной трубы или последовательности соединенных труб в трубопроводную сеть на виде профиля.
- "Добавить отвод": добавление вертикального отвода в трубопроводную сеть на виде профиля. Прим.: Другие типы фитингов, доступные в каталогах по умолчанию, не могут добавляться в вид профиля.
- "Добавить устройства регулирования потока": добавление устройства регулирования потока в напорную трубопроводную сеть в виде профиля.
На панели "Редактирование" доступны следующие команды:
- "Трубопровод с изгибом": преобразование прямого сегмента напорной трубы в изогнутый сегмент на виде профиля.
- "По поверхности": изменение компонентов напорной трубопроводной сети в соответствии с отметкой опорной поверхности.
- Разрыв трубы: разрыв напорной трубы на две напорные трубы в выбранной точке. Соединенные напорные трубы содержатся в той же самой сети, что и исходные напорные трубы.
- "Удалить элемент": удаление выбранных элементов трубопроводной сети. Используйте команду "Удалить элемент" для удаления элементов сети из чертежа (она позволяет удалить элементы из вида профиля и плана). При использовании команды AutoCAD СТЕРЕТЬ для удаления элемента в виде профиля объект удаляется только из вида профиля.
- "Панорама": открытие панорамы напорной трубопроводной сети, с помощью которой можно просматривать и редактировать свойства этой сети.
- "Изменить уклон": изменение уклона нескольких соединенных элементов напорной трубопроводной сети.
- "Изменить отметку": изменение отметки нескольких выбранных элементов путем их перемещения на виде профиля.
