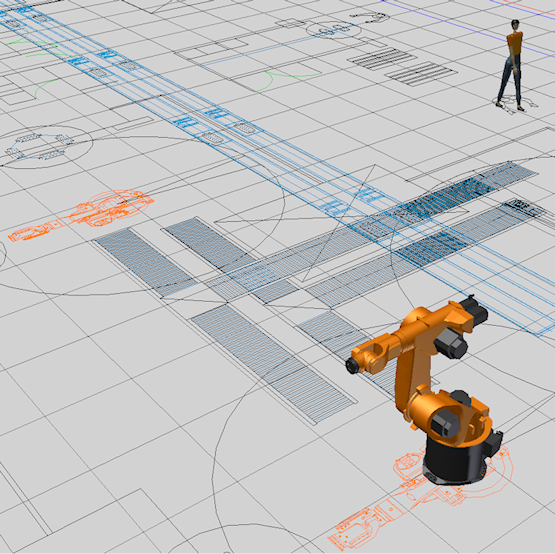

В AutoCAD можно создать 2D-чертеж компоновки перекрытия Factory, на котором отображаются все компоненты Factory и персонал в соответствующих местах. Чертеж можно создать в другой программе САПР, которая поддерживает вывод файла в формате DWG. С помощью команды Добавить наложение DWG можно наложить чертеж на перекрытие в Inventor Factory, чтобы использовать его в качестве ориентира привязки для точного размещения 3D-компонентов Factory.
После размещения, щелкнув правой кнопкой мыши узел наложения DWG в обозревателе сборки, можно вызвать контекстное меню с различными параметрами. Чертеж можно перемещать, масштабировать, поворачивать, обрезать или удалить. Можно включать и отключать видимость слоев чертежа. Если в наложение включены 2D-компоненты AutoCAD Factory, их можно заменить 3D-компонентами Inventor Factory с помощью параметра Авторазмещение 3D-компонентов. В контекстном меню также есть команда, позволяющая открыть наложение непосредственно в AutoCAD (поддерживаются все разновидности AutoCAD).
