диалоговое окно «Фиксатор»

Создание элемента "Фиксатор" при помощи точек 2D-эскизов или 3D-рабочих точек и элементов направления.

Вызов

Выберите на ленте вкладку "3D-модель" значок "Показать панель" . Выберите панель "Пластиковая деталь", чтобы отобразить панель "Пластиковая деталь", а затем выберите параметр Фиксатор.

Спецификация стилей

Зацеп консольного фиксатора

Контур консольного фиксатора

Вкладка "Форма"

Общая для обоих стилей. Определяет размещение фиксатора.

Размещение

Тело

Определение целевого тела элемента "Фиксатор".

По эскизу - для размещения требуются точки в плоскости эскиза (центры).

Отражение направления балки или зажима

Изменение направления (которое первоначально соответствует обычному направлению плоскости эскиза).

Центр

Определение расположения по центру. Точки, созданные с помощью переключателя "Начало координат", выбираются автоматически.

Направление зацепа

Предусмотрено четыре стрелки выбора направления зацепа ^{с интервалом 90 градусов}

В точке - для размещения требуются рабочие точки 3D или точки эскиза (центры) и два направления.

Отражение направления балки или зажима

Определение направления.

Направление балки

Изменение направления относительно вектора, определенного выбором параметра "Направление".

Выбор направления зацепа или захвата

Задание направления зацепа или захвата при выбранном методе размещения "В точке".

Направление зацепа

Предусмотрено четыре стрелки выбора направления зацепа с интервалом 90 ^{градусов} .

Удлинение

Указание необходимости удлинения или остановки балки:

• Удлинить до следующей
• Остановить в точке

Флажок

Вкладка "Балка" (стиль "Зацеп консольного фиксатора")

Определяет параметры балки для элемента "Фиксатор".

Толщина балки у стенки

Длина балки

Толщина балки у зацепа

Ширина балки у стенки

Ширина балки у зацепа

Вкладка "Зацеп" (стиль "Зацеп консольного фиксатора")

Длина кончика зацепа

Глубина канавки зацепа

Длина зацепа

Угол направления грани зацепа

Угол вставки грани зацепа

Вкладка "Зажим" (стиль "Контур консольного фиксатора")

Длина зажима

Ширина зажима

Толщина балки у стенки

Толщина балки у вершины

Вкладка "Защелка" (стиль "Контур консольного фиксатора")

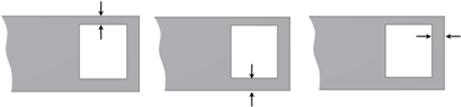

Ширина захвата с боков и сверху

Длина раскрытия захвата
