Размер или другие измерения, добавляемые в модель, становятся параметром для модели.

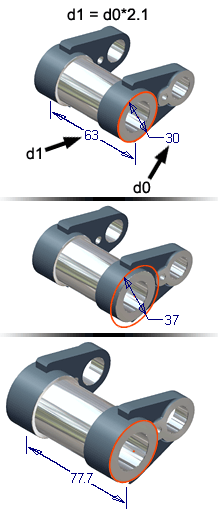

Параметры позволяют определять размеры и форму конструктивных элементов. Например, размер пластины можно задать как "Высота = Ширина/2" с помощью формул для определения связей между параметрами.
Перед размерами, вычисляемыми с помощью формул, ставится префикс fx.
Параметры также можно определять для соответствия обозначений размеров функциональным требованиям. Например, можно определить площадь поперечного сечения, при которой деталь имеет определенные пропорции и выдерживает определенную нагрузку (Площадь = Нагрузка / Прочность_материала * Запас_прочности). Если к детали или сборке подключена электронная таблица, значения параметров можно задавать в ее полях. Параметры также можно экспортировать в спецификацию и список деталей.
Используйте команду "Параметры" для просмотра и редактирования параметров в таблице параметров, создания пользовательских параметров и установки связи с электронными таблицами, содержащими значения параметров.
Можно переименовывать, изменять значения или добавлять примечания для существующих параметров. Для использования при работе с деталями можно определять пользовательские параметры.
Типы параметров
Параметры модели
Параметры модели создаются автоматически при определении размеров эскиза или других измерений или создании элемента. Параметрам присваиваются имена по умолчанию, например, d0, d1, d2, однако их можно заменить более значимыми именами. В полях редактирования можно указывать выражения, которые будут определять имена и значения параметров.
Обоим типам параметров можно присваивать значения и задавать отношения между элементами модели.
Параметры пользователя
Можно создавать пользовательские параметры, которые имеют более общий характер, нежели параметры модели, и могут использоваться для выражения функциональных требований. Пользовательские параметры также могут управляться файлами электронных таблиц.
Пользовательские параметры задействуются в формулах. При использовании одних и тех же параметров в нескольких деталях, определяйте эти параметры в шаблонах, используемых для создания новых файлов деталей.
Связанные параметры
Можно задать параметры в электронной таблице Microsoft Excel и затем подключить электронную таблицу к детали. Также можно подключить параметры из любой комбинации деталей. Деталь ассоциативно связывается с экспортированными параметрами из файла определенного типа. При установке связи с параметрами из детали можно связать экспортированные параметры.
Для использования параметров, экспортированных из одного файла, в другом файле можно использовать файл глобальных параметров детали. Создание файла детали, содержащего набор значений, обычно вычисляемых по формулам. Файл детали может не содержать геометрии, однако в нем могут быть эскизы, если их необходимо использовать для каркасной или топологической модели.
Команда "Производная деталь" позволяет разделить файл глобальных параметров детали на отдельные детали для извлечения параметров. Те же действия могут использоваться при использовании таблицы вместо файла детали. Можно разделить экспортированные параметры в производных деталях.
Каркасные модели также могут ссылаться на другие каркасные модели.
В дополнение к файлам Excel любой файл детали можно связать с другим файлом детали. В этом случае возможно взаимное использование параметров этих файлов детали.
Параметры параметрических элементов
При создании параметрического элемента можно выбрать размеры эскиза и параметры конструктивного элемента в виде параметров размера. Если параметры имеют имена, они включаются в параметрические элементы автоматически.
Типы данных в параметрах
Ссылочные параметры
- Как справочные размеры
- При использовании производных деталей
- Через файлы табличных параметров
- Из табличных параметрических элементов
Многозначные параметры
Для параметра с несколькими значениями существует список возможных значений. Однако, как и другие параметры, параметр с несколькими значениями может принимать только одно значение одновременно. Для таких параметров какое-либо из значений в списке не фиксируется автоматически, хотя ввести такую блокировку можно с помощью правила iLogic.
Также в качестве альтернативы в список значений для параметра с несколькими значениями можно добавить пользовательское значение. Пользовательские значения обычно используются только временно.
Ключевые параметры
Ключевые параметры - это параметры, которым назначается повышенный приоритет. Для каждого ключевого параметра можно установить специальный значок, а затем просматривать список таких параметров с использованием фильтра видимости.
Советы по созданию параметров
Для успешного использования параметров необходимо следовать следующим руководящим принципам:
- Давать параметрам осмысленные имена
- Формулы не должны быть рекурсивными.
- Имена параметров должны состоять только из букв и цифр. Имена параметров не могут содержать пробелы, математические или специальные символы.
- При связывании электронной таблицы с параметрами ее значения или формулы изменить внутри Autodesk Inventor LT невозможно. Для этого необходимо открыть и редактировать электронную таблицу в Microsoft Excel.
