Диалоговое окно "Толщина/смещение"

Управление толщиной грани и смещением поверхности.

Вызов

Лента: вкладка "3D-модель" панель "Изменить" "Толщина/смещение"

Изменение толщины граней детали или сшивки, создание поверхности смещения от грани или поверхности детали либо создание твердого тела.

Вкладка "Толщина/Смещение"

Задание требований для элементов-утолщений и элементов смещения.

Выберите

Указание граней для утолщения или граней, из которых необходимо создать поверхность смещения.

Тела

Если имеется более одного твердого тела, выполняется выбор задействованного тела.

Режим выбора

В зависимости от положения переключателя можно выбирать отдельные грани или сшивки. Пользователь может выбирать несколько смежных граней или сшивку, но объединять их в одном наборе выбора нельзя.

Расстояние

Задание толщины элемента-утолщения или расстояния для элемента смещения.

Если результатом выполнения команды является поверхность, то расстояние смещения может быть нулевым (чтобы копировать поверхность или отдельные грани из твердотельной модели или поверхности).

Вывод

Задание типа элемента: тела или поверхности. По умолчанию выбрано создание тела.

Операция

Задание типа операции.

Соединить

Добавление объема, созданного элементом-утолщением, к твердотельной детали.

Вырез

Удаление объема, созданного элементом-утолщением, из твердотельной детали.

Пересечение

Создание элемента из общего объема элемента-утолщения и твердотельной детали. Весь остальной материал удаляется.

Создать твердое тело

Создание твердого тела. Если операция утолщения является первым твердотельным элементом в файле детали, этот параметр будет выбран по умолчанию. Используйте эту команду, чтобы создать тело в файле детали, в котором уже имеются другие твердые тела. Каждое тело представляет собой набор независимых элементов, не связанных с другими телами. Тело может иметь общие элементы с другими телами.

Направление:

Задание толщины или элемента смещения в каком-либо одном направлении либо в равной мере в обоих направлениях.

Автоматический изгиб

Технология повторного сглаживания, позволяющая автоматически перемещать смежные касательные грани и при необходимости создавать новые сглаживания. Функция по умолчанию включена в среде моделирования деталей.

Далее представлена модель, на которой выполнена операция утолщения с автоматическим сглаживанием и без него.

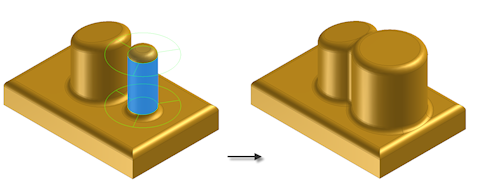

Без автоматического сопряжения

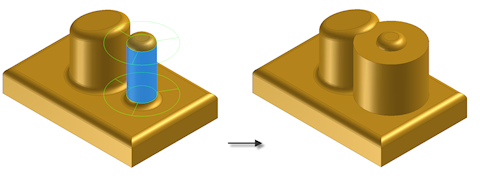

С автоматическим сопряжением

Параметр "Автоматическое сопряжение" доступен, только если для операции утолщения выбраны грани тела. Кроме того, он активен, когда элемент утолщения задан в положительном или отрицательном направлении, но не в том случае, когда элемент задан в равной мере в обоих направлениях.

Если включена функция автоматического сглаживания, то следующие функции утолщения автоматически отключаются:

• "Соединение", "Вырез" или "Пересечение"
• Создать твердое тело
• Одинаковое расстояние в обоих направлениях
• Поверхность
• Сшивка

Вкладка "Подробности"

Определение способа выбора цепочек граней детали или создание поверхностей со сторонами. Параметры создания элемента подобия с аппроксимацией.

Автоматическое формирование цепочки граней

Задание нескольких граней с сохранением тангенциальности для придания толщины. Всем этим граням присваивается установленное значение толщины. Все остальные параметры также одинаковы для всех выбранных граней. По умолчанию флажок снят.

Создавать вертикальные поверхности

Создание вертикальных или боковых граней, соединяющих грани смещения с исходной сшивкой, для элементов смещения. При установке флажка наружные (ограничивающие) ребра поверхностей не соединяются. Новые "грани" соединяют только внутренние ребра. По умолчанию флажок снят.

Если подобная поверхность строится на основе грани детали, исходная и подобная поверхности не будут соединены даже при установке флажка "Создавать вертикальные поверхности".

Разрешить аппроксимацию

Если невозможно построить точное подобие, допускается отклонение от заданной толщины при расчете элемента подобия. При использовании точных размеров создается подобная поверхность, каждой точке которой соответствует точка исходной поверхности. Расстояние между двумя точками является заданным значением.

Укажите, следует ли использовать аппроксимацию, а затем откройте список и выберите тип отклонения.

• Среднее — отклонение делится на наклон выше и ниже указанного расстояния.
• Без ограничений по минимуму — сохранение минимального расстояния. Отклонение должно быть выше заданного значения.
• Без ограничений по максимуму — сохранение максимального расстояния. Отклонение должно быть ниже заданного значения.

Оптимизация

Использование допуска, обеспечивающего минимальное время расчета.

Указать допуск

Расчет с использованием задаваемого допуска. Иногда требуется длительное время для выполнения расчета.
